Jądrowy cykl paliwowy jako system: front-end, rdzeń i back-end

Streszczenie

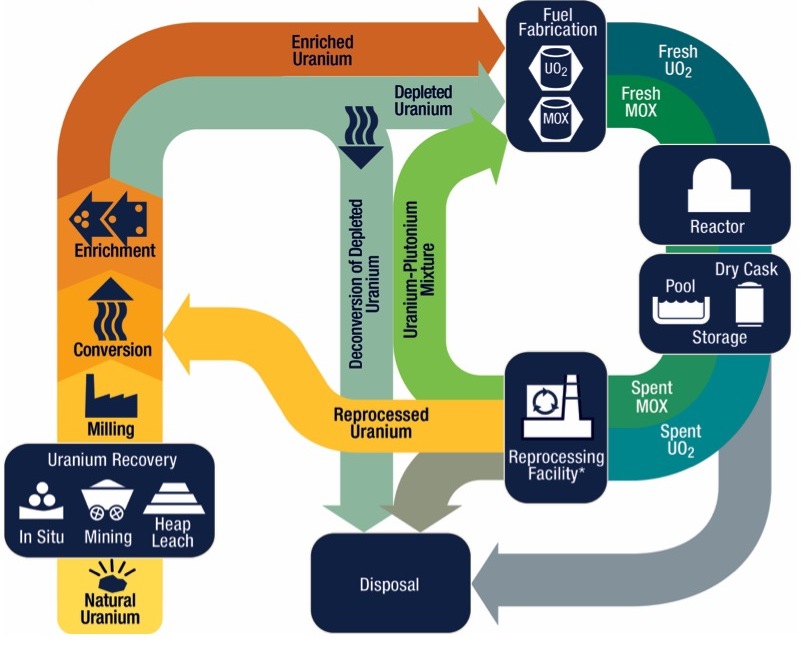

Jądrowy cykl paliwowy łatwo błędnie wyobrazić sobie jako prostą linię: kopalnia, reaktor, odpady. W rzeczywistości jest to system przemysłowy z trzema różnymi logikami pracy: front-end przygotowuje świeże paliwo, in-core fuel management decyduje o tym, jak paliwo zachowuje się w rdzeniu, a back-end odpowiada za wypalone paliwo, odzysk materiału albo składowanie.¹

Taki podział jest ważny, bo każdy etap ma inne zagrożenia, inne metody pomiaru i inny sens strategiczny. Zakład konwersji uranu nie jest reaktorem, ale może być krytyczny dla dostaw paliwa. Basen wypalonego paliwa nie wzbogaca uranu, ale przechowuje materiał o dużej aktywności i ciepła powyłączeniowym. Przerób chemiczny nie rozdziela izotopów, ale może odzyskiwać uran i pluton, dlatego łączy energetykę z safeguards.¹

Rozszerzenie tematu

Najprostszy sposób czytania cyklu paliwowego polega na zadaniu trzech pytań. Skąd bierze się świeże paliwo? Co dzieje się z nim w rdzeniu? Co robimy z materiałem po wyładunku? Dopiero po takim rozdzieleniu widać, że jeden termin przykrywa górnictwo, chemię przemysłową, fizykę reaktorową, logistykę, metrologię, ochronę radiologiczną, gospodarkę odpadami i nieproliferację.

Front-end obejmuje wydobycie rudy, przerób do koncentratu, konwersję, wzbogacanie i fabrykację paliwa. To tutaj ruda uranowa staje się najpierw koncentratem U3O8, potem związkiem nadającym się do separacji izotopowej, a po wzbogaceniu proszkiem UO2, pastylką, prętem i kasetą paliwową. Artykuł o drodze od rudy do UF6 opisuje tylko jeden odcinek tej drogi, a nie cały cykl.²

Środkowa część cyklu, czyli in-core fuel management, jest mniej widowiskowa, ale dla fizyki reaktora kluczowa. Tu decyduje się rozmieszczenie kaset, głębokość wypalenia, rozkład mocy, zapas reaktywności, zatrucie ksenonowe, praca prętów kontrolnych i marginesy bezpieczeństwa. W tej części paliwo przestaje być tylko produktem przemysłowym, a staje się dynamicznym układem izotopowym: ubywa U-235, narasta pluton, produkty rozszczepienia zmieniają absorpcję neutronów, a ciepło powyłączeniowe staje się realnym problemem po zatrzymaniu reaktora.¹

Back-end zaczyna się po wyładunku. Wypalone paliwo przez pewien czas musi być chłodzone i osłaniane. Potem kraj może wybrać wariant otwarty, w którym paliwo pozostaje materiałem do przechowywania i docelowego składowania, albo wariant zamknięty, w którym część uranu i plutonu odzyskuje się chemicznie. Nukleo podkreśla, że nawet w cyklu otwartym wypalone paliwo bywa przechowywane tak, aby możliwy był jego przyszły przerób.¹

Ten podział dobrze porządkuje też język proliferacji. Sam reaktor energetyczny nie oznacza jeszcze pełnego potencjału materiałowego. Najbardziej wrażliwe odcinki to zwykle wzbogacanie, reprocessing, oddzielony pluton, zapasy materiałowe i zdolność szybkiego przestawiania infrastruktury poza deklarowany cywilny cel.

---

Front-end: szczegółowa architektura łańcucha dostaw

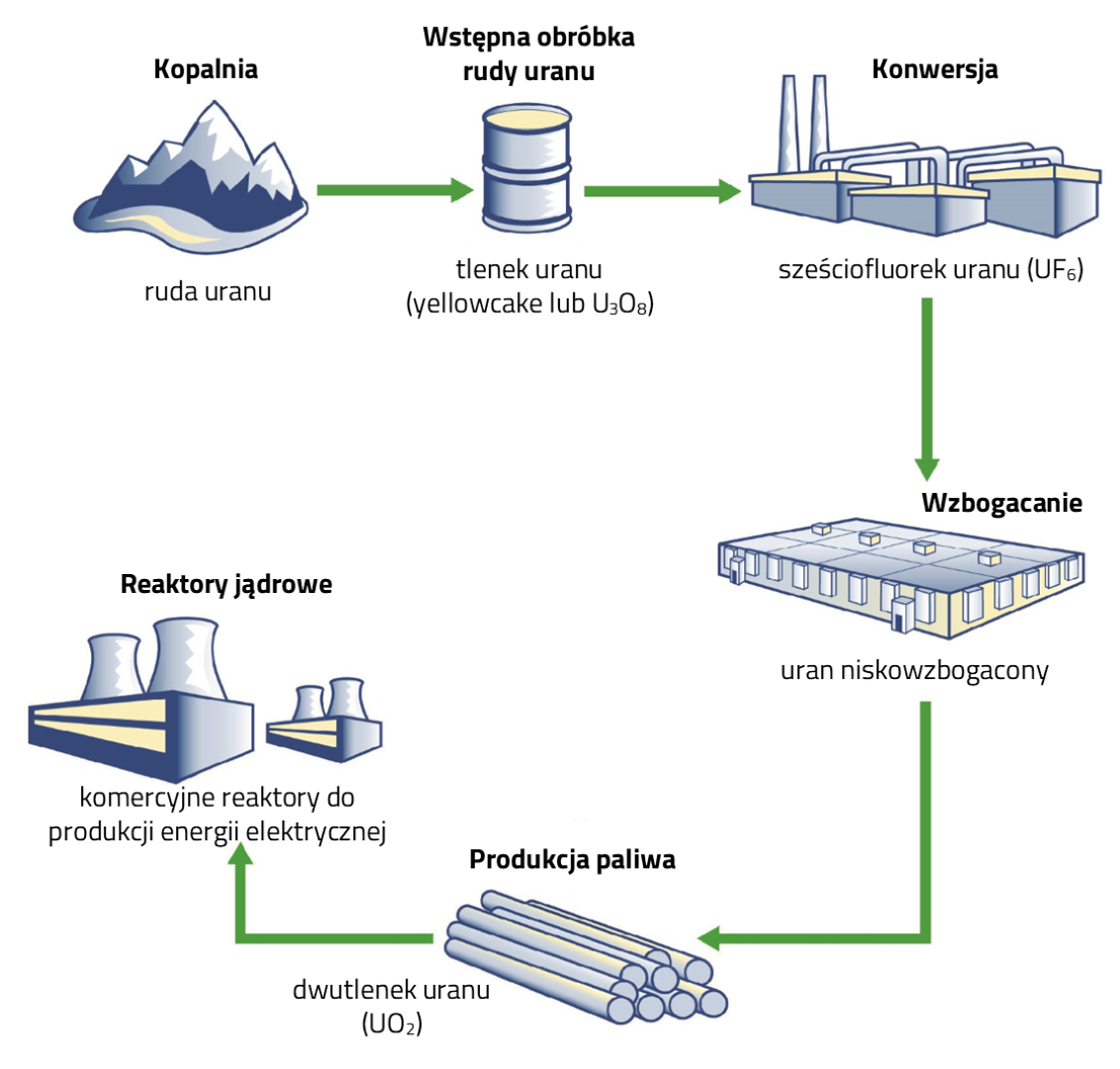

Front-end cyklu paliwowego to sekwencja procesów przemysłowych od rudy uranowej do gotowej kasety paliwowej. Każdy etap to osobna gałąź przemysłu z własnymi technologiami, ryzykami i podmiotami rynkowymi.

Etap 1: Wydobycie uranu. Trzy główne metody wydobycia:

• ISL (In-Situ Leaching, ługowanie in-situ): roztwór kwasowy lub węglanowy jest pompowany do złoża, ługuje uran z rudy i jest wydobywany. Dominuje na świecie (Kazachstan, Australia, USA w złożach piaskowcowych). Niska cena, ale wymaga przepuszczalnego złoża.
• Odkrywkowa: Cilaig Lake (Kanada), Ranger (Australia, zamknięty 2021). Wysoka wydajność, ale duże zakłócenia środowiskowe.
• Podziemna: Cameco McArthur River (Kanada, najwyższa jakość rudy >20% U). Droga, ale możliwa przy bogatych złożach.

Kazachstan dostarcza ok. 45% światowej produkcji uranu (2023). Kanada ok. 15%, Namibia i Niger ok. po 10%.

Etap 2: Przeróbka do yellowcake U₃O₈. W zakładach przeróbczych przy kopalni ruda jest mielona, ługowana (kwasem lub węglanami) i strącana amoniakiem → (NH₄)₂U₂O₇ lub magnezem → MgU₂O₇ → wypalanie → U₃O₈ (żółty tlenek uranu, "yellowcake"). Certyfikacja jako materiał nuklearny odbywa się na tym etapie — każda partia yellowcake jest ważona i próbkowana na zawartość U.

Etap 3: Konwersja do UF₆. Yellowcake jest przetransportowany do zakładu konwersji (Converdyn w USA, Orano w Malvési, Rosatom w Jekaterynburgu, CNNC w Chinach). Tam U₃O₈ jest rafinowany i przekształcany do UF₆:
U₃O₈ → UO₂ (redukcja H₂) → UF₄ (fluorowanie HF) → UF₆ (fluorowanie F₂). Produkt: ciekły lub skroplony UF₆ w cylindrach stalowych (typ 30B lub 48Y).

Etap 4: Wzbogacanie. UF₆ jest wzbogacany do ok. 3,5–5,0% U-235 przez wirówki gazowe (cascades). Główni producenci SWU (Separative Work Unit): Urenco (Wielka Brytania/Niemcy/Holandia/USA), Orano (Francja), Rosatom (Rosja), CNNC (Chiny). Koszt SWU: ok. 100–150 USD/SWU. Dla 1 kgHM kasety (wzbogacenie 4,5%, tails 0,3%) potrzeba ok. 4,5 SWU.

Etap 5: Fabrykacja paliwa. Wzbogacony UF₆ trafia do fabryki paliwa, gdzie jest konwertowany do proszku UO₂ (metody ADU, AUC, IDR), prasowany i spiekany na pastylki, załadowany do koszulek cyrkonowych i złożony w kasety paliwowe.

Czas front-endu od rudy do kasety. Cały front-end trwa ok. 12–18 miesięcy od dostarczenia yellowcake do fabryki konwersji do gotowej kasety w elektrowni. Przy długich kontraktach spotowych (multi-year uranium contracts) operator zamawia uran z 2–4-letnim wyprzedzeniem.

---

Back-end: co dzieje się z wypalonym paliwem

Back-end cyklu paliwowego zaczyna się w momencie wyjęcia wypalonej kasety z rdzenia reaktora.

Baseny wypalonego paliwa (SF Pool). Wypalona kaseta jest natychmiast umieszczana w wypełnionym wodą basenie na terenie elektrowni (at-reactor pool). Woda pełni dwie funkcje: chłodzenie (3–7% mocy nominalnej jako ciepło szczątkowe → kilka kW na kasetę po miesiącu) i osłona radiologiczna (kilka metrów wody pochłania gamma). Minimalne chłodzenie basenowe: 3–5 lat (by moc szczątkowa spadła do poziomu umożliwiającego suche przechowywanie).

Suche składowanie (Dry Storage). Po co najmniej 3–5 latach chłodzenia basenowego kasety są przenoszone do kontenerów suchego składowania (DSC – Dry Cask Storage). Kontenery: HOLTEC HI-STORM, GNS CASTOR, TN-24P, NAC-STC. Chłodzenie: naturalna konwekcja powietrzna od powierzchni zewnętrznej. Temperatura koszulki: < 400°C (specyfikacja dla cyrkonowych koszulek przy wieloletnim suchym magazynowaniu). Suche składowanie może trwać 40–100 lat (licencje NRC na 20 lat, z możliwością wielokrotnego odnowienia).

Cykl otwarty (once-through cycle). W cyklu otwartym wypalone paliwo jest traktowane jako odpad do głębokiego geologicznego składowania. Kraje stosujące cykl otwarty: USA, Niemcy, Finlandia, Szwecja, Polska (plan). Finlandia jest najbliżej finalizacji: Posiva Oy buduje w Olkiluoto składowisko KBS-3 (zezwolenie budowlane 2015, cel: przyjęcie pierwszych kaset ok. 2025). Szwecja (SKB) planuje podobne w Forsmark (decyzja rządu 2022).

Cykl zamknięty (closed cycle, reprocessing). W cyklu zamkniętym chemiczne oddzielenie uranu i plutonu z wypalnego paliwa (przerób PUREX) pozwala na recykling jako paliwo MOX. Kraje stosujące cykl zamknięty: Francja (La Hague, Orano, przerabia 1 700 tHM/rok; Melox fabryka MOX), Wielka Brytania (historycznie Sellafield), Rosja (Majak/BFSF), Japonia (Rokkasho, w budowie).

Odpady wysokoaktywne (HLW). Po przerobie PUREX ciekłe odpady wysokoaktywne są zeszklane (witrification) w borokrzemianie. Szkło HLW z przerobu 1 tHM paliwa: ok. 100 litrów szkła o aktywności ~10¹⁴ Bq. Szkło HLW jest docelowo przeznaczone do głębokiego składowania geologicznego, ale czas jego stabilności jest przedmiotem dyskusji (czy 10 000, 100 000 czy milion lat?).

---

Ekonomika cyklu paliwowego: porównanie wariantów

Koszt cyklu otwartego vs. zamkniętego. To podstawowy dylemat ekonomiki back-endu:

Parametr	Cykl otwarty	Cykl zamknięty
Koszt przerobu	—	600–800 EUR/kgHM (La Hague)
Koszt MOX (fabrykacja)	—	1 500–2 000 EUR/kgHM
Oszczędność na LEU z recyklingu	—	ok. 150–200 EUR/kgHM
Koszt składowania SF	400–600 EUR/kgHM	niższy (mniejszy wolumen)
Cena uranu, przy której recykling się opłaca	—	> 200 USD/funt (aktualnie: 65–130 USD/funt)
Status ekonomiczny (2024)	nieznacznie tańszy	znacznie droższy

Przy aktualnych cenach uranu (60–130 USD/funt U₃O₈) cykl zamknięty jest ok. 50–100% droższy niż cykl otwarty. Recykling ma sens jako hedge na przyszłe wzrosty cen uranu lub jako polityczna decyzja o redukcji wolumenu odpadów (Francja: argument środowiskowy i niezależności energetycznej).

LCOE a koszt paliwa. Całkowity koszt paliwa jądrowego to ok. 10–15% LCOE (Levelized Cost of Energy) dla LWR. Koszty front-endu dominują (~60–70% całego cyklu). Back-end stanowi 15–25%. Wahania ceny uranu o 50% zmieniają LCOE elektrowni jądrowej tylko o ok. 5–7%. To czyni energię jądrową mało podatną na zmienność cen uranu — w odróżnieniu od gazu, gdzie cena surowca stanowi 60–80% LCOE.

---

Cykl paliwowy a nieproliferacja: wrażliwe punkty

Cykl paliwowy jest analizowany nie tylko ekonomicznie, lecz przede wszystkim z perspektywy bezpieczeństwa globalnego.

Wrażliwe technologie w cyklu. IAEA i większość analityków nieproliferacji wskazuje kilka etapów cyklu paliwowego jako szczególnie wrażliwe na proliferację:

1. Wzbogacanie uranu. Ta sama technologia wirówkowa, która produkuje LEU (< 5% U-235) dla reaktorów, może — po zmianie konfiguracji i czasu pracy — produkowaćMEU (20%) lub HEU (>90%). Czas potrzebny do "przełączenia" istniejącej wirówkowej fabryki z LEU na HEU: kilka tygodni. To jest "break-out time" wrażliwość. Iran w latach 2005–2013 wzbogacał do 20% (technicznie możliwe dalej do 90%).

2. Przerób chemiczny (reprocessing). PUREX wydziela czysty pluton (Pu-239) ze stanu "reaktorowego" do postaci roztworów PuNO₃. Ten roztwór to potencjalny materiał do broni jądrowej (SQ = 8 kg Pu). Zakłady PUREX są przedmiotem szczególnych inspekcji IAEA.

3. Magazynowanie oddzielonego plutonu. Wielka Brytania (116 t cywilnego Pu), Francja (89 t), Japonia (46 t) — wszystkie trzy mają ogromne inwentarze oddzielonego plutonu. To globalna kwestia bezpieczeństwa: nawet cywilny "reaktorowy" Pu (wyższa zawartość Pu-240) jest techniwalnie materialem do broni, choć trudniejszym niż Pu "orędowniczy" (>93% Pu-239).

Podejście IAEA do wrażliwych technologii. IAEA i NSG (Nuclear Suppliers Group) promuje zasadę, że kraje bez istniejących zdolności wzbogacania i przerobu powinny "rezygnowaćz budowania tych zdolności" i polegać na wielostronnych dostawach paliwa (multilateral fuel supply). Propozycje IAEA:

• Międzynarodowy bank uranowy IAEA (Ulba, Kazachstan, aktywny od 2019): rezerwa LEU do 90 tU dla krajów potrzebujących paliwa w razie przerw w dostawach rynkowych
• Wielostronny ośrodek wzbogacania (MNENF – Multilateral Nuclear Enrichment Facility): idea, nie wdrożona
• Gwarancje dostaw paliwa: umowy z Eurodif, Urenco, Tenex jako "opcja bezpieczeństwa" dla małych krajów

Polska i proliferacja. Polska jako sygnatariusz NPT, państwo UE (Euratom) i kraj bez wzbogacania/przerobu jest w wyraźnie niskim ryzyku proliferacji z perspektywy systemowej. Niemniej, wdrożenie programu jądrowego wymaga:

• Implementacji System of Accounting for and Control of Nuclear Material (SSAC) przez PAA
• Podpisania i ratyfikowania Protokołu Dodatkowego IAEA (Additional Protocol, AP) — Polska ratyfikowała AP w 2004 roku
• Inspekcji i certyfikacji PAA przez IAEA i Euratom (ERLS – Euratom Regional Laboratory System)

---

Cykl paliwowy dla różnych typów reaktorów: porównanie systemowe

Cykl paliwowy nie jest jednakowy dla wszystkich reaktorów. Różne typy reaktorów mają różną logikę cyklu.

PWR i BWR (LWR). Dominujące reaktory na świecie. Wymagają LEU (3,5–5%). Wymieniają 1/3–1/4 paliwa co 12–24 miesiące. Back-end: wypalone paliwo do basenu, potem DSC albo przerób PUREX (zależnie od polityki kraju).

CANDU (D₂O). Uran naturalny lub SEU. Paliwowanie on-line. Mniejszy burnup (7–8 GWd/tU). Więcej paliwa do składowania per MWh, ale brak kosztów wzbogacania. CANDU z SEU-CANFLEX osiąga burnup do 20 GWd/tU.

RBMK (Rosja). Historycznie: uran naturalny (1,8–2,8% U-235). Kanały paliwowe poziome, paliwowanie on-line. Reakcja awaryjna: katastrofa Czarnobyla (1986). Wygaszane; Rosja planuje wycofać ostatni RBMK do 2025.

VVER (reaktory rosyjskie, PWR wschodni). Zbliżony cykl do PWR, ale kasety heksagonalne. Wzbogacenie 3,5–5%. Kampania 12–18 mies. Przerób: Majak (Rosja) oferuje reprocessing dla klientów VVER.

HTR/HTGR. Paliwo TRISO w matrycy grafitowej. Burnup > 80–120 GWd/tU. Brak tradycyjnych koszulek cyrkonowych. Back-end: kulki grafitowe z TRISO — twardsza ceramika do składowania lub przerobu (technologia HT-REPA).

SMR (Small Modular Reactors). Różnorodne: NuScale (LEU, 24-mies. kampania), Kairos KP-FHR (paliwo TRISO, ciecz fluorek-sól, burnup 50–80 GWd/tU), eVinci TRISO (8–10 lat bez wymiany), Natrium (FNR, metaliczne paliwo U-Pu-Zr). Każdy SMR wymaga osobnej analizy cyklu.

---

Cykl paliwowy w Europie Środkowej: kontekst regionalny

Europa Środkowa jest szczególnie interesującym przykładem, bo łączy reaktory wschodnie (VVER w Czechach, Słowacji, Bułgarii, Węgrzech) z planowaną ekspansją reaktorów zachodnich (AP1000 w Polsce, EPR lub AP1000 w Czechach).

Zależność od TVEL (Rosja). Do 2022 roku TVEL (spółka zależna Rosatom) dostarczała ok. 100% paliwa dla wszystkich reaktorów VVER w Europie Środkowej. Po inwazji Rosji na Ukrainę:

• Węgry: kontynuują dostawy TVEL (polityczna decyzja)
• Czechy: 1/3 paliwa z Westinghouse od 2010 roku (projekt pilotażowy); od 2022 roku przyspieszenie do 50%
• Słowacja: negocjacje z Framatome i Westinghouse w toku
• Bułgaria: zakontraktowała Framatome ATF do VVER (Kozłoduj)
• Ukraina: od 2022 roku 100% paliwa z Westinghouse (szybka zmiana podczas wojny)

Polska w regionalnym łańcuchu dostaw. Polska nie ma reaktorów, ale może odegrać rolę węzłową w przyszłości:

• Jeśli Polska wdroży reaktory AP1000 (Westinghouse), naturalnym dostawcą będzie Westinghouse Columbia (USA) lub Framatome Lingen (Niemcy)
• Ewentualny zakład fabrykacji w Polsce mógłby zaopatrywać też Czechy, Słowację i kraje bałtyckie
• Polska ma potencjalny uranium resource (Rajsk, złoża sudeckie) — krajowy yellowcake jako jedno z ogniw cyklu

Euratom Supply Agency (ESA). Polska jako państwo UE korzysta z systemu Euratom: ESA jest pośrednikiem w kontraktach na materiały jądrowe wewnątrz UE. Każdy kontrakt na dostawę paliwa do polskiego reaktora musiałby być notyfikowany ESA. ESA ma prawo veta na dostawy z krajów "nieposiadających szczególnych relacji" z UE.

---

Przyszłość cyklu paliwowego: zamknięty cykl i reaktory IV generacji

Jądrowy cykl paliwowy w obecnej formie (cykl otwarty z LEU) jest tymczasowym kompromisem między ekonomiką a środowiskiem. Na horyzoncie 2040–2060 pojawiają się scenariusze jego transformacji.

Reaktory prędkie i breeders. Reaktory powielające (FNR, BN-1200, CFR-600, ASTRID, ALFRED, GFR) mogą zamknąć cykl uranowo-plutonowy. W pełni zamkniętym systemie (FNR + PUREX + MOX) z "morza U-238" można pozyskać ok. 60–70× więcej energii niż z LWR z LEU. Zasoby uranu stałyby się praktycznie nieograniczone (ok. 10 milionów ton zidentyfikowanych zasobów U przy sprawności LWR to ok. 200 lat; przy FNR to > 10 000 lat).

Cykl torowy. Th-232 + n → Pa-233 → U-233 (rozszczepialny). Cykl Th-U w reaktorach MSR, AHWR (Indie) i HTR (Niemcy, Kanada projekt) może zamknąć cykl na thorze, który jest 3–4× bardziej obfity od uranu. Chiny (TMSR-LF1, 2021), Indie (AHWR-LEU, w projekcie) i kilka firm prywatnych (Terrestrial Energy, Thor Energy) rozwijają te technologie. Komercjalizacja: 2040–2060.

HALEU i nowe łańcuchy dostaw. SMR wymagające HALEU (10–19,75% U-235) uruchomią nowy łańcuch dostaw: nowe zdolności wzbogacania (Centrus Energy w USA, potencjalnie Urenco), nowe zakłady konwersji UF₆ → UO₂ na parametry HALEU, nowe fabryki paliwa TRISO/UN/U₃Si₂.

Technologie sztucznej inteligencji w cyklu. AI/ML przyspiesza każdy etap cyklu: optymalizacja ługowania in-situ (ISL), automatyczna analiza danych spektrometrycznych w konwersji i kontrola jakości, optymalizacja planu załadunku rdzenia, monitorowanie online stanu basenów i kanistrów suchego składowania. Cyfrowy cykl paliwowy oznacza lepsze zarządzanie zasobami i mniejsze ryzyko ludzkich błędów.

---

Międzynarodowa współpraca w back-endzie: pięć różnych modeli

Określenie „wspólny back-end” nie oznacza jednego rozwiązania. Państwa mogą współdzielić magazyn przejściowy, kupować usługę przerobu, rozwijać wspólną technologię recyklingu, przygotować wielonarodowe składowisko geologiczne albo zawrzeć umowę typu take-back lub take-away. Tych modeli nie wolno utożsamiać, ponieważ inaczej rozdzielają własność materiału, odpowiedzialność za bezpieczeństwo i obowiązek znalezienia rozwiązania końcowego.⁵

Model	Co zapewnia partner	Co pozostaje do rozstrzygnięcia
wspólne przechowywanie	czas i wspólna infrastruktura magazynowa	dokąd materiał trafi po zakończeniu magazynowania
usługa przerobu	rozdzielenie uranu, plutonu i strumieni odpadowych	własność produktów oraz termin i postać ich zwrotu
zaawansowany recykling	wspólne instalacje i kompetencje dla kolejnych obiegów paliwa	dojrzałość technologii i strumień odpadów kierowany do składowiska
wielonarodowe składowisko (MNR)	końcową izolację w państwie-gospodarzu	zgoda społeczna, prawo importowe, odpowiedzialność i finansowanie
take-back / take-away	odebranie wypalonego paliwa przez dostawcę albo stronę trzecią	dokładny moment przejścia tytułu prawnego i odpowiedzialności

Magazyn międzynarodowy jest zatem rozwiązaniem przejściowym, nie substytutem składowiska. Klasyczna usługa przerobu również nie musi oznaczać, że usługodawca przejmuje paliwo na zawsze: umowa może pozostawić tytuł własności po stronie klienta oraz przewidywać zwrot odzyskanych materiałów i wysokoaktywnych pozostałości. Dopiero model take-back, w którym dostawca paliwa ponownie przyjmuje materiał, albo take-away, w którym robi to państwo trzecie, może przenieść także długofalową funkcję back-endu — o ile wynika to jednoznacznie z prawa i kontraktu.⁵

Składowisko wielonarodowe nie różni się zasadniczo od krajowego pod względem geologii i barier inżynierskich. Różnica systemowa leży w relacjach między państwami: zgodach na transport, kryteriach przyjęcia, zabezpieczeniach finansowych, stosowaniu safeguards oraz trwałości decyzji politycznej przez okres znacznie dłuższy niż zwykła umowa handlowa. Dlatego IAEA traktuje wszystkie te rozwiązania jako możliwe elementy strategii, lecz nie jako sposób na pominięcie krajowych kompetencji, odpowiedzialności regulatora czy potrzeby docelowej izolacji odpadów.⁵

Osobne artykuły analizują wielonarodowe składowisko geologiczne oraz kontrakty take-back i take-away.

Cykl paliwowy a globalna infrastruktura: liczby i fakty

Skala przemysłu paliwowego jest ogromna — i rzadko doceniana przez osoby spoza branży.

Produkcja uranu. Globalna produkcja uranu w 2023 roku: ok. 57 000–60 000 tU (ton uranu). Dla porównania: globalne wydobycie złota: ok. 3 300 ton/rok. Cena spot uranu: 60–130 USD/funt U₃O₈ (0,454 kg uranu) = 132–286 USD/kgU. Całkowita wartość rocznej produkcji uranu: ok. 7–16 mld USD/rok — relatywnie mała kwota jak na kluczowy surowiec energetyczny.

Wzbogacanie: globalne zdolności. Łączna zdolność wzbogacania świata (2023): ok. 67 mln SWU/rok. Zapotrzebowanie: ok. 55 mln SWU/rok. Podział rynku:

• Rosatom (Rosja): ~26 mln SWU/rok (ok. 39% rynku)
• Urenco (UK/Niemcy/Holandia + USA Eunice NM): ~18 mln SWU/rok (27%)
• Orano (Francja): ~11 mln SWU/rok (16%)
• CNNC (Chiny): ~8 mln SWU/rok (12%)
• Inne (Brazyl/Korea/Indie): ~4 mln SWU/rok (6%)

Po 2022 roku kraje zachodnie intensyfikują inwestycje w redukcję zależności od Rosji. Urenco rozbudowuje zdolności w Eunice (NM, USA), Centrus Energy buduje nowe kaskady wirówkowe (z licencją DOE na wirówkę AC-100M) dla HALEU.

Fabryki paliwa. Na świecie działa ok. 12–15 zakładów produkujących paliwo LWR (pasylki + kasety). Łączna zdolność: ok. 13 500–15 000 tHM/rok. Zapotrzebowanie reaktorów: ok. 11 000–12 500 tHM/rok. Margines 15–25% jest krytyczny dla bezpieczeństwa dostaw — bez niego awaria jednego zakładu spowodowałaby globalne niedobory.

Wypalona paliwo na świecie. Skumulowany wolumen wypalonego paliwa (SF) na świecie (do 2023): ok. 390 000 tHM. W basenach at-reactor: ok. 270 000 tHM. W suchym składowaniu: ok. 90 000 tHM. W witryfikowanych odpadach (po PUREX): ekwiwalent ok. 30 000 tHM. Docelowe składowiska geologiczne (gotowe lub w budowie): tylko Finlandia (Olkiluoto, Posiva, konstrukcja). Inne kraje: plany (Szwecja Forsmark, Francja Cigéo, Niemcy nieznany lokalizacja).

---

Geopolityka cyklu paliwowego: sankcje, zaopatrzenie i bezpieczeństwo dostaw

Po 2022 roku geopolityka weszła do cyklu paliwowego z pełną siłą.

Rosja jako kluczowy dostawca. Przed 2022 rokiem Rosja (Rosatom/TVEL) dostarczała:

• ok. 14–17% globalnej konwersji UF₆ (Angarsk, Jekaterynburg)
• ok. 39% globalnego wzbogacania
• ok. 16–17% paliwa LWR (głównie dla VVER w Europie Wschodniej)
• 100% paliwa dla 20 reaktorów VVER eksploatowanych w Europie poza Rosją

Sankcje a cykl paliwowy. Po inwazji na Ukrainę (2022) kraje zachodnie nałożyły sankcje na Rosję, ale sektor jądrowy był początkowo wyłączony. Argumenty za wyłączeniem: brak natychmiastowych alternatyw dla VVER; ryzyko przerw w zasilaniu energetycznym; potrzeba "miękkie lądowania". Do 2024 roku USA (ADVANCE Act, 2024), UE i UK stopniowo ograniczają zakupy rosyjskiego uranium i SWU. Docelowo: pełne wycofanie do 2027–2030 (w USA) lub 2028 (w UE).

Kazachstan i kwestia tranzytów. Kazachstan (Kazatomprom) produkuje ok. 45% światowego uranu, ale tradycyjną trasą eksportu jest kolej transsyberyska przez Rosję do portów europejskich lub chińskich. Alternatywne trasy: Korytarz Środkowy (Trans-Caspian International Transport Route, TITR) przez Azję Centralną i Turcję — wolniejszy i droższy, ale niezależny od Rosji. Kazatomprom intensywnie przestawia logistykę na TITR po 2022 roku.

Stany Zjednoczone a Rosja: zależność wzbogacania. USA nadal kupowały rosyjski wzbogacony uran (LEU) na mocy umów rządowych (Suspension Agreement, wygasł 2020). Nowa regulacja USA (ADVANCE Act 2024) zabrania importu rosyjskiego LEU od 2028 roku, z ograniczonymi wyjątkami dla reaktorów bez alternatyw (VVER w Europie). USA muszą szybko rozbudować krajowe zdolności wzbogacania (Centrus, Global Laser Enrichment/SILEX). Luka wzbogacania USA: ok. 4–5 mln SWU/rok niezbędne do zastąpienia Rosji do 2030.

Niger i Francja. Niger produkował ok. 10–12% europejskiej konsumpcji uranu (Orano eksploatuje kopalnie Arlit, Akokan). Wojskowy zamach stanu (lipiec 2023) doprowadził do suspendowania eksportu uranu do Francji. Orano wstrzymało operacje i opuściło Niger. Alternatywa dla Francji: zwiększony import z Kanady, Australii, Kazachstanu. Niger zastąpiony w ciągu 12 miesięcy — pokazuje elastyczność globalnego rynku przy odpowiednich buforach.

Lekcja dla Polski. Polska planująca import paliwa jądrowego musi uwzględnić:

• Dywersyfikację: co najmniej 2 dostawców dla każdego etapu front-endu
• Zapasy strategiczne: 3-letni zapas paliwa (standard zachodnioeuropejski po 2022)
• Kontrakt z operatorem: warunek dywersyfikacji jako element umowy z EDF lub Westinghouse
• Monitorowanie łańcucha dostaw: od yellowcake przez UF₆ do kasety, z certyfikacją kraju pochodzenia

---

Rachunek materiałowy: ile uranu potrzebuje reaktor i ile odpadu produkuje

Bilans materiałowy dla 1 GWe PWR przez 1 rok.

Dla reaktora o mocy 1 000 MWe, sprawność elektryczna ok. 33%:

• Moc termiczna: 3 000 MWt
• Energia termiczna rocznie (90% dostępność): 3 000 MWt × 365 × 24 × 0,9 = 23 652 GWh_t = 23 652 000 MWh_t
• Burnup wylotowy: 50 GWd/tHM = 50 000 MWdT/tHM
• Ilość paliwa wyładowywanego rocznie: 23 652 000 MWh_t / 24 / 50 000 = ok. 19,7 tHM/rok (zaokrąglamy do ok. 20 tHM/rok)

Front-end dla 20 tHM/rok wypalonego paliwa (wzbogacenie 4,5%, ogony 0,3%):

• Potrzeba ok. 170–180 tHM UF₆ wzbogaconego (po dekonwersji: ok. 200 tHM UF₆)
• Wzbogacenie wymaga ok. 4,5 SWU/kgU × 20 000 kg = 90 000 SWU
• Na 1 kg wzbogaconego potrzeba ok. 8,3 kg uranu naturalnego (feed)
• Yellowcake potrzeba: ok. 8,3 × 20 000 = 166 000 kgU = ok. 200 ton U₃O₈

Koszt front-endu dla 1 GWe (rocznie):

• Yellowcake: 200 tU × 2,59 kg U₃O₈/kgU × 90 USD/funt / 0,454 = ~100 mln USD/rok
• Konwersja: 200 tU × 15 USD/kgU = ~3 mln USD/rok
• Wzbogacanie: 90 000 SWU × 120 USD/SWU = ~10,8 mln USD/rok
• Fabrykacja: 20 tHM × 250 USD/kgHM = ~5 mln USD/rok
• Łącznie front-end: ok. 115–120 mln USD/rok

Przy produkcji energii elektrycznej: 1 000 MWe × 8 760 × 0,9 = 7 884 GWh_e/rok. Koszt paliwa per MWh_e: ok. 115 000 000 / 7 884 000 ≈ 14,6 USD/MWh_e. Dla porównania: gaz ziemny w cenie 30–50 EUR/MWh_e jako "opłata paliwowa" w elektrociepłowni. Paliwo jądrowe jest ok. 2–3× tańsze niż gaz (przy aktualnych cenach).

Back-end: ilości wypalnego paliwa.

• 1 GWe/rok produkuje ok. 20 tHM wypalonego paliwa
• 100 GWe na świecie w 1 roku: ok. 2 000 tHM SF
• Łącznie do 2023 roku: ok. 390 000 tHM SF skumulowane globalnie
• Dla Polski (6 GWe): ok. 120 tHM SF/rok; po 40 latach eksploatacji: ok. 4 800 tHM łącznie
• Objętość 4 800 tHM SF: ok. 1 500–2 000 m³ (specyficzna gęstość ~3,5 tHM/m³ z kasetami) → mniejsza niż olimpijski basen pływacki

---

Metodologia IAEA do rachunku materiałów: jak IAEA śledzi uran i pluton

IAEA stosuje precyzyjną metodologię do kontroli materiałów jądrowych w cyklu paliwowym.

Jednostki pomiarowe. IAEA zlicza materiał jądrowy w:

• kg elementu uranu lub plutonu (nie tlenku, nie heksafluorku)
• Przeliczenia: U₃O₈ → U = ×0,848; UF₆ → U = ×0,676; UO₂ → U = ×0,881
• Np. 1 cylinder 30B z 2,5 t UF₆ (wzbogacone) = 2,5 × 0,676 = 1,69 tU

MUF (Material Unaccounted For). Bilans materiałowy każdego obiektu: MUF = Inventory_beginning + Wejścia - Wyjścia - Inventory_end. MUF ≠ 0 ze względu na błędy pomiarowe, niejednorodność prób, wagi nieidealne. IAEA ocenia "znamienny limit wykrywania" (SMUG – Significance of Unaccounted Material): czy MUF jest większy niż losowe fluktuacje? Jeśli tak → podejrzenie diversion.

Śledzone lokacje i "Strategic Points". Każdy obiekt jądrowy ma zidentyfikowane "Strategic Points" (SP) — miejsca w procesie, gdzie pomiar materiałów jest najbardziej efektywny. Np. w fabryce UO₂: wejście UF₆ (cylinder), wyjście proszku UO₂ (ważenie partii), odpad HF (objętość).

Nowe technologie w safeguards. IAEA wdraża "State-Level Concept" (SLC): zamiast inspekcjonować każdy obiekt personalnie, IAEA integruje dane z:

• Satelitarnych zdjęć (IARJ – Independent Analysis via Remote Sensing)
• Detektorów online (unattended monitoring systems: czujniki gamma, przepływomierze)
• Analiz środowiskowych (environmental sampling, ES): wykrywanie śladów UF₆, UO₂F₂ w powietrzu i glebie
• Analizy struktury handlowej (wykrywanie anomalii w imporcie sprzętu lub chemikaliów wskaźnikowych)

---

Wypadki i incydenty w cyklu paliwowym: lekcje bezpieczeństwa

Historia jądrowego cyklu paliwowego zawiera wiele incydentów, które kształtowały standardy bezpieczeństwa.

Kyshtym (ZSRR, 1957). Eksplozja zbiornika z ciekłymi odpadami HLW (wysoce aktywne odpady z przerobu Pu dla broni jądrowej) w zakładzie Majak (Ozersk). Uwolnienie ok. 20 MCi aktywności. Skażenie obszaru ok. 20 000 km² (rzeka Techa, jezioro Karachay). Zatajone przez ZSRR do 1976 roku. Klasyfikacja INES: 6 (drugi po Czarnobylu i Fukushimie incydent pod względem skali). Lekcja: ciekłe HLW wymagają aktywnego chłodzenia — jego brak prowadzi do wzrostu temperatury → eksplozja.

Rocky Flats (USA, 1957, 1969). Pożary w zakładzie produkującym tarcze plutonowe dla broni jądrowej (Rocky Flats, Colorado). 1957: pożar z uwolnieniem Pu do atmosfery (INES 5). 1969: drugi poważny pożar. Oba incydenty prowadziły do skażenia okolic Denver. Zakład zamknięty 1989; remediacja kosztowała ok. 7 mld USD przez 10 lat.

Sequoyah Fuels (USA, 1986). Awaria cylindra UF₆ w zakładzie konwersji w Gore (Oklahoma). 30-tonowy cylinder (UF₆) pęknął pod ciśnieniem, uwalnając chmurę UF₆/HF. 1 pracownik zginął (ostre zatrucie HF), 70 osób hospitalizowanych. Lekcja: UF₆ jest skrajnie niebezpieczny chemicznie (HF); procedury bezpieczeństwa i utwardzenie cylindrów musiały być zaostrzone.

JCO Tokaimura (Japonia, 1999). Awaria krytyczności w zakładzie konwersji paliwa. Pracownicy wlali nadmierną ilość UO₂(NO₃)₂ do naczynia. Krytyczność przez 20 godzin. 2 zgony (choroba popromienna), 667 osób napromieniowanych. INES 4. Lekcja: procedury NCS (Nuclear Criticality Safety) i szkolenie pracowników muszą być rygorystyczne; "zawyżenie" ilości materiału dla szybkości jest niedopuszczalne.

Fukushima (2011) a baseny wypalonego paliwa. Choć Fukushima była głównie awarią rdzeniową, baseny SF stały się przedmiotem ogromnego niepokoju. Reaktor 4 był odstawiony na przerw remontowy — jego rdzeń był w basenie SF. Przez kilka dni obawiano się, że basen SF reaktora 4 wyschnie (podana fałszywa informacja przez władze), co spowodowało chaos ewakuacyjny. Lekcja: baseny SF wymagają pasywnych systemów chłodzenia (bez energii elektrycznej) w przypadku katastrofy.

---

Safeguards jako technologia i dyplomacja

Safeguards IAEA to nie tylko techniczne inspekcje — to złożona dyplomacja wielostronna i technika weryfikacyjna.

NPT i INFCIRC/153. Układ o nierozprzestrzenianiu broni jądrowej (NPT, 1970) zobowiązuje wszystkie państwa bez broni jądrowej (NNWS) do zawarcia z IAEA "comprehensive safeguards agreement" (CSA) według wzorcowego dokumentu INFCIRC/153. CSA wymaga:

• Przekazania IAEA "Initial Report" (lista wszystkich materiałów jądrowych i obiektów)
• Regularnych aktualizacji (raporty kwartalne lub roczne)
• Umożliwienia inspekcji IAEA w każdym zadeklarowanym obiekcie

Protokół Dodatkowy (AP, INFCIRC/540). Po ujawnieniu ukrytego programu jądrowego Iraku (1991) IAEA uznała, że CSA jest niewystarczające. Opracowano Protokół Dodatkowy, który dodaje:

• Obowiązek deklaracji "mine-to-mill" (od kopalni do fabryki) — nie tylko reaktorów
• Dostęp do wszelkich obiektów związanych z cyklem paliwowym (nie tylko zadeklarowanych)
• Możliwość krótkoterminowych niezapowiedzianych inspekcji (Short Notice Random Inspection, SNRI)
• Analizy środowiskowe (environmental sampling) z obiektów i ich okolic

Polska ratyfikowała AP w 2004 roku.

Inspekcje IAEA w liczbach. W 2022 roku IAEA przeprowadziła ok. 3 500 inspekcji na całym świecie (w 180 krajach). Personel inspekcyjny: ok. 280 inspektorów (z ok. 90 krajów). Budżet programu safeguards IAEA: ok. 170–180 mln EUR/rok. Inspektor IAEA musi mieć (zazwyczaj): stopień naukowy z fizyki, chemii lub inżynierii; przeszkolenie w technikach safeguards (Vienna lub szkolenia lokalne); co najmniej 10 lat doświadczenia technicznego.

"Integrated Safeguards". Gdy IAEA uzna, że kraj "ma wysoki poziom pewności" co do braku nielegalnych materialów, przechodzi do "integrated safeguards" (IS) — mniejsza częstotliwość inspekcji, więcej zdalnego monitoringu. W 2022 roku IS stosowano w ok. 70 krajach (m.in. Polska, Australia, Japonia, RPA, Niemcy, Kanada). Korzyść dla kraju: mniejsze obciążenia administracyjne; dla IAEA: optymalizacja zasobów.

---

Polska droga do cyklu paliwowego: kronika decyzji

Historia decyzji jądrowych w Polsce. Polska ma długą, przerwaną historię decyzji o energetyce jądrowej:

• 1956–1958: Pierwsze polskie plany reaktora badawczego (MARIA, uruchomiony w 1974)
• 1974–1990: Plany 4–6 bloków VVER-440 w Żarnowcu (projekt zaawansowany do 90% budowy), Warta/Klempicz i Kopań — zatrzymane po 1989 roku (Solidarność + Czarnobyl)
• 1990–2010: Moratorium de facto na energetykę jądrową
• 2009: Rząd Tusk przyjął "Politykę energetyczną Polski do 2030" z zapisem o 6 GWe jądrowych do 2030
• 2014: Polskie Elektrownie Jądrowe sp. z o.o. (PEJ, spółka PGE) powołane
• 2022–2023: Umowy z Westinghouse (AP1000 dla Pątnów/Bełchatów, PGE EJ1), z EDF (EPR2 opcja), z KHNP Korea (APR-1400 opcja na Pomorzu)
• 2023: Rząd zatwierdził lokalizację Lubiatowo-Kopalino (woj. pomorskie, PGE EJ1 + Westinghouse)
• 2024: Raport oceny oddziaływania na środowisko (OOS) złożony; decyzja zasadnicza oczekiwana

Rola PAA. Państwowa Agencja Atomistyki (PAA) jest polskim organem regulacyjnym ds. bezpieczeństwa jądrowego. Do wdrożenia pierwszego reaktora musi:

• Zbudować kompetencje regulacyjne w zakresie LWR (licencjonowanie PWR/AP1000 jest inne niż historyczne doświadczenia z MARIA)
• Wdrożyć SSAC (System of Accounting and Control) zgodny z IAEA
• Wdrożyć system inspekcji radiologicznych dla obiektów cyklu paliwowego (transport, magazynowanie, konwersja)
• Współpracować z Euroatom i IAEA w zakresie safeguards

Inwestycje w kompetencje. Polska inwestuje w kompetencje jądrowe:

• NCBJ Świerk: reaktor MARIA jako infrastruktura naukowa (testowanie materiałów, szkolenie neutronistów)
• Akademia Górniczo-Hutnicza (AGH Kraków): fizyka reaktorów, cykl paliwowy, inżynieria jądrowa — wiodący ośrodek akademicki
• Politechnika Warszawska: inżynieria jądrowa, bezpieczeństwo jądrowe
• PEJ: biuro inżynieryjne z ok. 200 pracownikami (2024), częściowo przeszkalone przez Westinghouse i EDF
• ORLEN Synthos Green Energy: projekt SMR (BWRX-300 GE-Hitachi) — osobny tor decyzyjny

Cykl paliwowy jako instrument energetycznej niezależności: perspektywa strategiczna

Jądrowy cykl paliwowy jest nie tylko technologią energetyczną — jest instrumentem polityki energetycznej i bezpieczeństwa narodowego.

"Fuel security" jako cele strategiczne. Kraje z reaktorami jądrowymi rozróżniają kilka poziomów bezpieczeństwa dostaw paliwa:

1. Bezpieczeństwo dostaw: posiadanie zapasów paliwa gotowego (kasety) wystarczających na co najmniej 18 miesięcy pracy reaktora
2. Dywersyfikacja dostawców: brak monopolu jednego dostawcy dla kluczowych etapów (szczególnie wzbogacania i fabrykacji)
3. Niezależność krajowa: zdolność krajowa do przynajmniej jednego etapu front-endu (własna kopalnia, konwersja, wzbogacanie lub fabrykacja)
4. Strategiczna autonomia: zdolność do projektowania i zamawiania paliwa bez zależności od projektu reaktora od zagranicznego dostawcy

Większość krajów aspiruje do poziomu 2; kilka (USA, Francja, Rosja, Chiny, Japonia) do poziomu 3–4. Polska realistycznie może aspirować do poziomu 1–2.

Koszt energetycznej niezależności. Budowa krajowych zdolności w cyklu paliwowym jest kosztowna:

• Zakład wzbogacania: 2–5 mld EUR, 10–15 lat budowy i licencjonowania
• Zakład konwersji: 200–500 mln EUR, 5–7 lat
• Zakład fabrykacji: 150–400 mln EUR, 3–5 lat
• Kopalnia uranu: 100–500 mln EUR, 5–10 lat (plus rekultywacja)

Dla małego kraju z kilkoma reaktorami te inwestycje są ekonomicznie niesensowne — chyba że wynikają z bezpieczeństwa politycznego. Dlatego kraje takie jak Polska powinny inwestować w wielostronne umowy dostaw i strategiczne zapasy, a nie w kosztowne zdolności krajowe.

Multilateral approaches. Inicjatywy wielostronne w cyklu paliwowym, które mogą zwiększyć bezpieczeństwo dla małych krajów:

• IAEA Low-Enriched Uranium Bank (Ulba, Kazachstan): rezerwa 90 tU LEU dostępna dla krajów bez alternatyw
• Nuclear Fuel Lease Concept (proponowane przez IAEA): kraje "leasują" paliwo od IAEA — eliminuje problem własności materiałów jądrowych po wygaśnięciu kampanii
• Euratom Supply Agency (ESA): zarządza kontraktami i ma uprawnienia veto na dostawy z krajów zewnętrznych dla państw UE

Rosja a "atomowy szantaż". Po 2022 roku Rosja kilkakrotnie sugerowała możliwość wstrzymania dostaw TVEL jako odpowiedź na sankcje zachodnie. W praktyce Rosja nie zatrzymała dostaw — bo utraciłaby prestiż i rynki na dziesiątki lat. Jednak sama możliwość takiego szantażu jest argumentem za dywersyfikacją. Węgry, które pozostały przy TVEL (kontrakt do 2036), są szczególnie podatne. Kraje, które zdywersyfikowały dostawy (Czechy, Finlandia, Ukraina), mają silniejszą pozycję negocjacyjną.

Cykl paliwowy jako "power projection". Rosja świadomie buduje zależności paliwowe jako narzędzie polityczne: oferuje Bangladeszowi, Egiptowi, Indiom, Turcji i Finlandii (przed 2022) kompleksowe pakiety "reaktor + paliwo + finansowanie", które wiążą kraj na 60+ lat. Chiny robią to samo z Pakistanem i Argentyną. USA i Francja odpowiadają podobnymi pakietami (Westinghouse + paliwo dla Ukrainy, EDF dla Indii). Polska wybierając Westinghouse i AP1000 wpisuje się w "zachodnią sieć" cyklu paliwowego z odpowiadającym arsenałem niezależności i wsparcia politycznego.

Strategia dla Polski. Optymalna strategia bezpieczeństwa paliwowego dla polskiego programu jądrowego (6 bloków AP1000 do 2050) to:

1. Kontrakty długoterminowe (10–20 lat) z co najmniej 2 dostawcami paliwa
2. Zapasy 3-letnie paliwa gotowego na terenie elektrowni lub w kraju
3. Partycypacja w ESA z opcją dostaw awaryjnych
4. Monitoring i uczestnictwo w IAEA LEU Bank jako backstop
5. Badanie opcji partycypacji w europejskim programie wzbogacania (Urenco) w dłuższym horyzoncie
6. Uczestnictwo w programach szkoleniowych IAEA i NEA/OECD dotyczących zarządzania cyklem paliwowym, by budować krajowe kompetencje techniczne w PAA i PEJ

---

Powiązane materiały

• Reaktory energetyczne: typy, moderator, chłodziwo, obieg i logika klasyfikacji
• Safeguards w zakładzie wzbogacania: rachunek materiałowy, C/S i monitoring wzbogacenia
• Kalkulator: bilans safeguards
• Wizualizacja: safeguards zaklad
• Wizualizacja: cykl paliwowy

Ćwiczenia praktyczne

Zbuduj mapę pojęciową cyklu paliwowego jako trzy kolumny: front-end, rdzeń, back-end. W każdej kolumnie wpisz po pięć obiektów albo procesów, a następnie dopisz, czy dominującym problemem jest chemia, fizyka neutronów, logistyka, radioprotekcja, ekonomika czy safeguards.

Drugi krok to praca z kalkulatorem bilansu cyklu paliwowego. Porównaj ten sam reaktor przy różnych założeniach o wzbogaceniu i wypaleniu. Wynik opisz nie jako "ile paliwa zużyto", tylko jako zmianę całego łańcucha: ile potrzeba uranu naturalnego, ile powstaje ogonów, ile paliwa trafia do rdzenia i ile materiału trzeba obsłużyć po wyładunku.

Jako ćwiczenie myślowe: wyobraź sobie, że Polska ma 6 reaktorów AP1000 (łącznie 6 780 MWe). Policz, ile kaset paliwowych rocznie jest wymieniane (przy 1/3 wymiany co 18 mies.), ile tHM to stanowi i ile kosztuje (przy 1 000 EUR/kgHM front-end). Porównaj to z rocznym kosztem gazu dla elektrowni gazowej tej samej mocy przy cenie 40 EUR/MWh gazowych.

Przejdź do ćwiczenia interaktywnego
