Streszczenie
Między rudą uranową a gazem UF6 używanym w kaskadzie wzbogacania jest cały chemiczny front-end cyklu paliwowego. Ten odcinek obejmuje wydobycie, przerób do koncentratu uranowego U3O8, rafinację chemiczną i konwersję do sześciofluorku uranu.
Najważniejsza lekcja jest prosta: U3O8, potocznie kojarzony z koncentratem uranowym, nie jest jeszcze paliwem reaktorowym ani wsadem do wirówki. To dopiero względnie stabilny produkt pośredni. Aby nadawał się do wzbogacania uranu, trzeba go oczyścić chemicznie i przekształcić w sześciofluorek uranu UF6.1
Rozszerzenie tematu
W debacie publicznej często mówi się skrótowo: „wydobywa się uran, potem robi paliwo". Dla inżyniera jądrowego taki skrót jest zbyt gruby. Ruda uranowa jest mieszaniną minerałów, skały płonnej, produktów rozpadu i wielu pierwiastków śladowych. Instalacja wzbogacania izotopowego nie może pracować na takiej mieszaninie. Potrzebuje związku uranu o znanym składzie chemicznym, wysokiej czystości i właściwościach umożliwiających przejście do fazy gazowej.

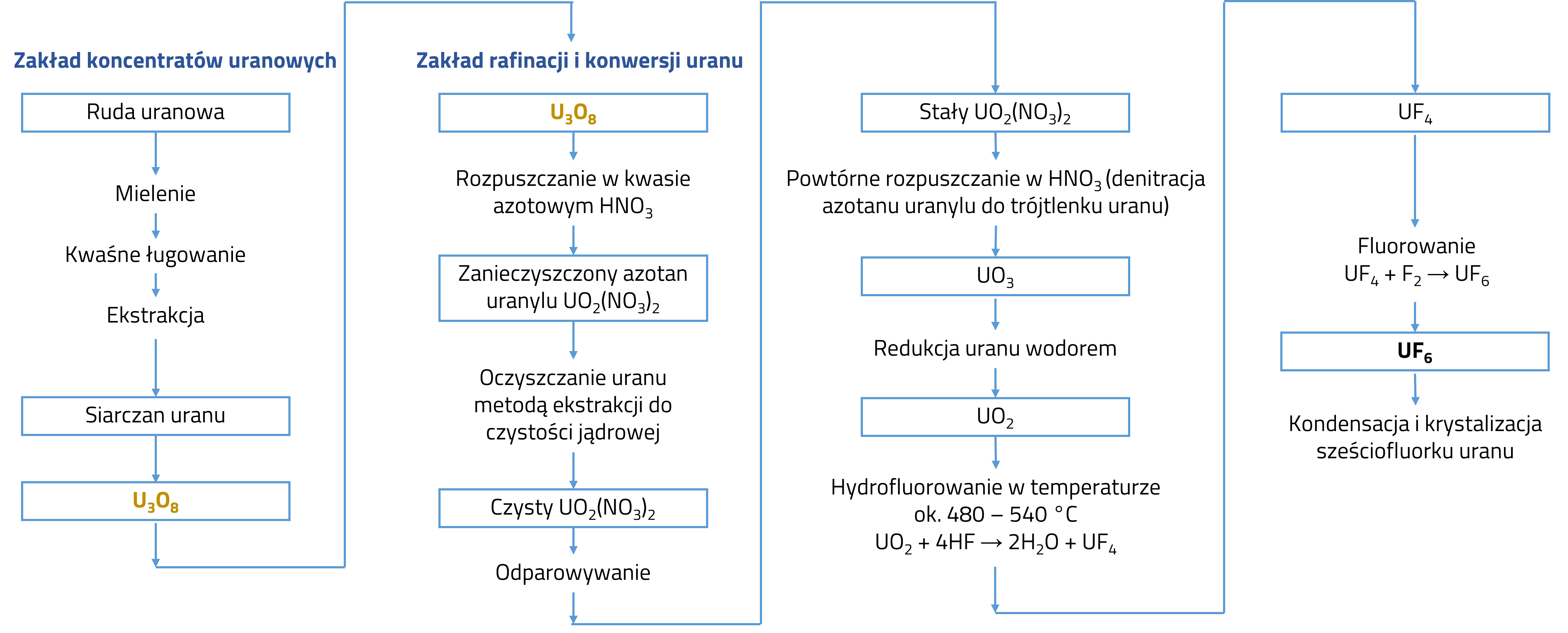

Odczytany z diagramu ciąg można zapisać pojęciowo tak:
Ruda uranowa
-> mielenie
-> kwaśne ługowanie
-> ekstrakcja
-> siarczan uranu
-> U3O8
-> rozpuszczanie w HNO3
-> zanieczyszczony azotan uranylu UO2(NO3)2
-> oczyszczanie ekstrakcyjne do czystości jądrowej
-> czysty UO2(NO3)2
-> odparowanie i postać stała
-> UO3
-> redukcja wodorem do UO2
-> hydrofluorowanie do UF4
-> fluorowanie do UF6
-> kondensacja i krystalizacja UF6Geologia i mineralogia uranu: skąd pochodzi ruda
Zanim ruda trafi do instalacji przeróbczej, trzeba ją znaleźć i wydobyć. Geologia uranu decyduje o metodzie wydobycia, składzie chemicznym rudy i opłacalności procesu.
Główne minerały uranowe. Uran jest pierwiastkiem powszechnym w skorupie ziemskiej (ok. 2–4 ppm), ale w złożach koncentruje się lokalnie. Kluczowe minerały:
- Uraninit UO₂ (blenda smolista): najważniejszy minerał uranowy; złoża klasy "unconformity" (McArthur River, Kanada) zawierają do 20–25% U. Zwykle chemicznie zredukowany, zawarty w skałach magmowych lub metamorficznych.
- Coffinit USiO₄·nH₂O: silikouranyt, często towarzyszący uraninytowi w złożach piaskowcowych.
- Karnotyt K₂(UO₂)₂(VO₄)₂·3H₂O: uranowanadat potasu; złoża piaskowcowe USA (Plateau Kolorado, Wyoming).
- Autunit Ca(UO₂)₂(PO₄)₂·10H₂O: uranofosforan; złoża wtórne w strefach wietrzeniowych.
- Uranofan Ca(UO₂)₂(SiO₃)(OH)₂·5H₂O: wtórny minerał w strefach oksydacji.
Typy złóż uranowych (klasyfikacja IAEA). IAEA wyróżnia 15 typów złóż. Najważniejsze:
- "Unconformity type" (typ niezgodności): Athabasca Basin (Kanada) — najbogate złoża świata. McArthur River (>20% U), Cigar Lake (>20% U). Ruda leży na niezgodności proterozoicznych formacji skalnych.
- Piaskowcowe (sandstone type): środkowa Azja (Kazachstan — głównie złoża ISL), USA (Wyoming, Texas ISL). Niższe zawartości (0,03–0,3% U), ale łatwe do ługowania in-situ.
- Żyłowe (vein type): Bohemia (Czechy, historycznie Dolní Rožínka), Erzgebirge (Niemcy, Wismut 220 000 tU historycznie). Złoża hydrotermal zawierające często >0,1% U.
- Żelazowo-tlenkowe (IOCG – Iron Oxide Copper Gold): Olympic Dam (Australia, 0,04% U) — największe złoże, ale niska zawartość; uran jako produkt uboczny miedzi i złota.
- Osadowe (sedimentary/roll-front): Kazachstan ISL (Inkai, Tortkuduk), USA. "Roll-front" to front redoksowy w piaskowcu — miejsce, gdzie utleniona woda gruntowa z uranem staje się redukująca i U wytrąca się.
- Torowe (phosphorite associated): Moroko, Jordania (fosforyty zawierają 30–200 ppm U jako zanieczyszczenie). Ogromne zasoby, ale niska zawartość.
Metody wydobycia uranu
Metoda wydobycia zależy od głębokości złoża, zawartości uranu i warunków hydrogeologicznych.
In-situ Leaching (ISL, ługowanie in-situ). Dominuje globalnie (ok. 65% produkcji światowej). Zasada działania: do złoża pompowane są otwory studzienne; roztwór ługujący (kwasowy H₂SO₄ o pH 1,5–2,5 lub zasadowy Na₂CO₃) jest wtłaczany do strefy złożowej; uran jest ługowany z minerałów i wędruje z roztworem do studni produkcyjnych na powierzchnię. Zalety: niskie koszty (brak odkrywki i zmielenia), minimalna ingerencja w krajobraz. Wady: wymaga przepuszczalnego złoża, może zanieczyszczać wody gruntowe (kontrolowane przez monitoring).
Kazachstan (ISL w ok. 98%): Kazatomprom, Uranium One, CGNPC operują tysiące studni ISL na Stepie Kazachskim (złoża Chu-Sarysu). Roczna produkcja: ok. 25 000–28 000 tU/rok.
Wydobycie odkrywkowe (open pit). Złoża blisko powierzchni (< 100–200 m): Ranger Mine (Australia, zamknięta 2021, 0,2% U), Rössing (Namibia), Husab (Namibia). Ruda jest wysadzana, ładowana i transportowana do zakładu przeróbczego. Wymaga rekultywacji po zamknięciu (haldy odpadów, staw osadowy).
Wydobycie podziemne. Głębokie złoża wysokiej jakości: McArthur River, Cigar Lake (Kanada, Cameco), Rabbit Lake. W McArthur River i Cigar Lake stosuje się technikę "jet boring": mrożenie skał dookoła złoża, potem wiertniczne wydobycie mokre (slurry) bez wchodzenia pracowników do złoża (ze względu na ekstremalnie wysokie promieniowanie). Ruda McArthur River jest tak bogata (15–20% U), że cały rdzeń złoża jest przechowywany w buforach ze względów radiologicznych.
Przeróbka rudy: od wydobytego materiału do koncentratu
Etap mielenia (crushing and grinding). Ruda uranowa jest kruszona mechanicznie (kruszarki szczękowe, stożkowe) do granulacji < 5 mm, a następnie mielona mokro (młyny kulowe/pręcikowe) do ok. 150–200 μm. Cel: odsłonięcie powierzchni ziaren minerałów uranowych dla ługowania.
Ługowanie kwasowe (acid leaching). Dominująca metoda przeróbki. Zmielona ruda jest ługowana rozcieńczonym H₂SO₄ (pH 1,5–2,0) w zbiornikach z mieszadłami przez 4–12 godzin w podwyższonej temperaturze (50–80°C). Reakcja główna: UO₂ + Fe₂(SO₄)₃ → UO₂SO₄ + 2FeSO₄ (Fe³⁺ jako utleniacz). Lub bezpośrednio: UO₂ + H₂SO₄ + ½O₂ → UO₂SO₄ + H₂O. Wydajność ługowania: 90–96% uranu dla dobrej rudy.
Ługowanie zasadowe (carbonate leaching). Stosowane gdy ruda zawiera dużo węglanów (reagujących z kwasem). Roztwór Na₂CO₃/NaHCO₃ selektywnie kompleksuje UO₂²⁺ jako UO₂(CO₃)₃⁴⁻. Niższe koszty odpadów, ale niższa wydajność i mniejsza selektywność niż kwasowe.
Klarowanie roztworu. Po ługowaniu pulpa (mieszanina cieczy i ciała stałego) jest klarowana przez twardą sedymentację lub filtrację. Klarowny ługat uranowy jest kierowany do dalszej ekstrakcji.
Ekstrakcja ciekło-ciekła (SX – Solvent Extraction). Ługat uranowy jest ekstrahowany organicznym rozpuszczalnikiem (najczęściej TBP, tributylfosforan, lub aminy trzeciorzędowe Alamine 336, D2EHPA):
- Faza organiczna selektywnie wychwyca jony UO₂²⁺ z roztworu wodnego
- Wymywanie (stripping) do kwaśnego roztworu Np lub zasadowego → czysty roztwór UO₂SO₄ lub azotanu
Alternatywnie: jonowymiana (IX – Ion Exchange). Żywice jonowymienne (anionowe) wychwytują UO₂(SO₄)₂²⁻ z ługatu, a następnie UO₂²⁺ jest eluowany 1M NaCl lub NaNO₃. Tańsze niż SX dla ubogich ługatów.
Strącanie koncentratu (precipitation). Oczyszczony roztwór UO₂²⁺ jest strącany:
- Amoniakiem: 2UO₂²⁺ + 6NH₃ + 3H₂O → (NH₄)₂U₂O₇↓ + 4NH₄⁺ (ADU, żółty osad)
- Magnezjakiem: MgO + 2UO₂²⁺ → MgU₂O₇↓
- Nadtlenkiem H₂O₂: UO₂²⁺ + H₂O₂ → UO₄·2H₂O↓ (metoda czystszego produktu, populararna w Kazachstanie)
Osad jest filtrowany, suszony i kalcynowany (prażony) w 250–500°C → U₃O₈ (mieszanina UO₂·2UO₃). To jest "yellowcake" (żółty placek) o barwie żółtej lub pomarańczowej, zawierający 70–90% U₃O₈.

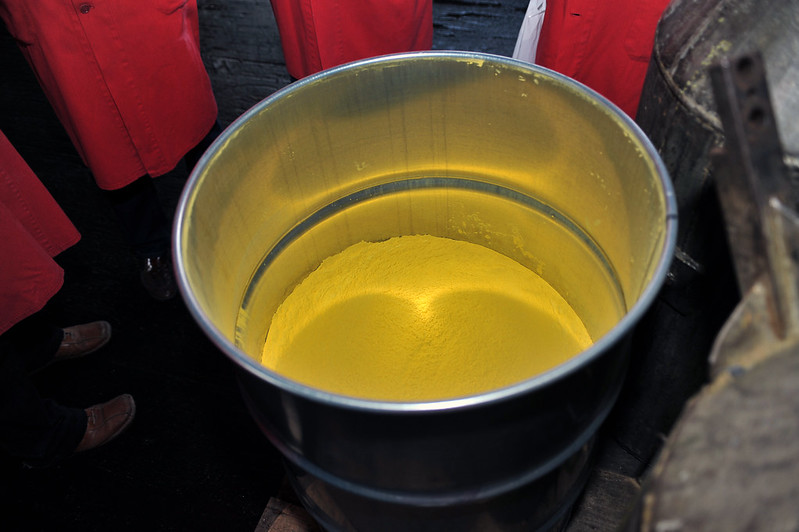

Charakterystyka yellowcake (U₃O₈): materiał handlowy
Skład i czystość. Typowy yellowcake zawiera:
- U₃O₈: 70–90% masowo (zależnie od metody strącania i suszenia)
- Wilgoć: 5–15% (woda adsorpcyjna)
- Zanieczyszczenia: Mo, V, Fe, Cr, Ca, Si, Mn (< 1% każdy; normy ASTM C967)
- Promieniotwórcze potomki uranu (Th-230, Ra-226, Pb-210, Po-210) — ważne dla ochrony radiologicznej
Fizyczne właściwości. Proszek/granulat o barwie żółtej, pomarańczowej lub zielonej (zależy od metody). Gęstość nasypowa: 1,5–3,5 g/cm³. Nierozpuszczalny w wodzie, ale reaguje z kwasami. Radioaktywność: ok. 60 000–75 000 Bq/g (głównie alfa od U-238, U-234, trochę beta od Th-234 i Pa-234m).
Transport yellowcake. Yellowcake jest pakowany w metalowe bębny 200-litrowe (ok. 380 kg U₃O₈/bęben). Transport: ciężarówki, kolej, statki. Nie wymaga specjalnych pojazdów radiologicznych, bo aktywność zewnętrzna jest niska (pochłaniana przez ścianki bębna). Regulacje transportu: IAEA SSR-6; UN klasa 7 (materiały radioaktywne) + klasa 6.1 (toksyczne — ze względu na chemię U).
Handel yellowcake. Rynek spotowy: Ux Consulting Company (www.uxc.com) i TradeTech publikują tygodniowe ceny spotowe (cena w USD/funt U₃O₈). Historia cenowa: 7 USD/funt (2001, dno cen) → 136 USD/funt (2007, szczyt) → 28 USD/funt (2017, dno po Fukushimie) → 60–130 USD/funt (2022–2024, trend wzrostowy). Kontrakty długoterminowe: stanowią 70–80% wolumenu transakcji.
Rafinacja chemiczna: od koncentratu do czystości jądrowej
Yellowcake zawiera zbyt wiele zanieczyszczeń dla procesu wzbogacania. Wymaga rafinacji do "nuclear grade".
Dlaczego zanieczyszczenia są problemem. Zanieczyszczenia w UF₆:
- Pierwiastki pochłaniające neutrony (B, Gd, Dy, Sm, Eu, Cd): zmniejszają liczbę dostępnych neutronów w reaktorze
- Pierwiastki korozyjne (Cl, F, S): niszczą wirówki i oprzyrządowanie instalacji wzbogacania
- Elementy ciężkie (Mo, Cr, Fe): tworzą trwałe fluorki w UF₆, zanieczyszczając produkt wzbogacony
Specyfikacja czystości dla UF₆ (ASTM C787): B < 0,2 ppm, Gd < 0,3 ppm, Cl < 10 ppm, F (non-U fluorides) < 100 ppm, Fe < 200 ppm.
Mokry proces rafinacji (Wet process, Malvési, Orano). Stosowany we Francji (Orano w Malvési, 14 000 tU/rok zdolności):
- Yellowcake jest rozpuszczany w HNO₃ → UO₂(NO₃)₂ (azotan uranylu) + NO₂ gazy
- Ekstrakcja TBP (tributylfosforan, 30% w kerosynie): UO₂(NO₃)₂ przechodzi do fazy organicznej, zanieczyszczenia (Fe, Mo, V, Ca) zostają w fazie wodnej
- Stripping: TBP-faza jest wymywana rozcieńczonym HNO₃ → czysty UO₂(NO₃)₂
- Odparowanie i kalcynacja → UO₃ (tlenek uranu VI)
- UO₃ jest transportowany do zakładu konwersji (Pierrelatte, Tricastin)
Suchy proces rafinacji (Dry process, Port Hope, Cameco, Kanada). Yellowcake jest suszony i bezpośrednio przekazywany do konwersji (mniej etapów oczyszczania — możliwe gdy surowiec jest już wysokiej jakości z ISL). Proszek U₃O₈ → redukcja H₂ → UO₂ → HF → UF₄ → F₂ → UF₆. Mniej ścieków i odpadów niż mokry proces, ale mniejsza zdolność usuwania zanieczyszczeń.
Konwersja do UF₆: chemia i technologia
Konwersja to proces przekształcenia tlenku uranu w sześciofluorek uranu.
Etap 1: Redukcja do UO₂ (T = 500–700°C). UO₃ + H₂ → UO₂ + H₂O lub U₃O₈ + 2H₂ → 3UO₂ + 2H₂O. Proszek UO₂ (czarny) jest produktem pośrednim. Przeprowadzana w piecach rurowych z atmosferą H₂/N₂.
Etap 2: Hydrofluorowanie do UF₄ (T = 450–600°C). UO₂ + 4HF → UF₄ + 2H₂O. Fluorowodór (HF) jest silnie korozyjny i toksyczny. Instalacja: piece obrotowe lub złożu fluidalne w stali niklowej lub Inconelu. UF₄ ("zielona sól") jest ciałem stałym, stabilnym, nierozpuszczalnym w wodzie. Był pierwszym związkiem fluorkowym uranu, produkowanym na skalę przemysłową (Manhattan Project).
Etap 3: Fluorowanie do UF₆ (T = 250–500°C). UF₄ + F₂ → UF₆. Fluor (F₂) jest silnie utleniającym gazem, krańcowo reaktywnym. Wymaga specjalnych materiałów (stal austenityczna, Monel, nikiel). UF₆ jest produktem sublimowanym bezpośrednio do fazy gazowej (Tsub = 56,5°C, ciśnienie atmosferyczne). Gaz UF₆ jest kondensowany chłodzeniem (ciekłym azotem lub chłodziarkami) i krystalizowany w stalowych cylindrach (solid UF₆, biały ciało stałe w temp. pokojowej).
Alternatywna ścieżka "mokra" przez azotan. Orano w Malvési i Port Hope stosuje: UO₂(NO₃)₂ (roztwór) → UO₃ (suchy po odparowaniu) → dalej jak wyżej. Mokry etap zapewnia lepszą rafinację chemiczną (ekstrakcja TBP usuwa zanieczyszczenia) przed hydrofluorowaniem.
Etap końcowy: kondensacja i pakowanie UF₆. Gaz UF₆ jest kondensowany i zalewany do cylindrów stalowych (typ 30B dla wzbogaconego, typ 48Y lub 48G dla naturalnego/zubożonego). Cylindry są hermetycznie zamknięte (zawory Monel z manometrami). W temp. pokojowej UF₆ jest stałym białym ciałem stałym wewnątrz cylindra.
Globalna infrastruktura konwersji
Zakłady konwersji UF₆ na świecie. Konwersja jest silnie skoncentrowana w kilku krajach:
| Zakład | Kraj | Operator | Zdolność (tU/rok) |
|---|---|---|---|
| Malvési + Pierrelatte (Tricastin) | Francja | Orano | ok. 14 000 |
| Port Hope | Kanada | Cameco | ok. 12 500 |
| Metropolis Works | USA | Honeywell | ok. 7 000 |
| Angarsk ECZ | Rosja | Rosatom/TVEL | ok. 15 000 |
| Jekaterynburg | Rosja | Rosatom/TVEL | ok. 5 000 |
| Anshan | Chiny | CNNC | ok. 4 000 (rosnąca) |
| Springfields | Wielka Brytania | Springfields Fuels (Westinghouse) | ok. 6 000 |
| Koeberg (RPA) | Republika Południowej Afryki | NECSA | ok. 1 500 |
Zależność od Rosji. Rosatom (Angarsk + Jekaterynburg) zapewniał ok. 40% światowych zdolności konwersji przed 2022. Po 2022: Honeywell Metropolis Works w USA (7 000 tU/rok) i Orano (14 000 tU/rok) są postrzegane jako kluczowe dla "de-rossification". USA mają regulacyjne ograniczenia (import rosyjskich usług konwersji był regulowany Suspension Agreement do 2020; ADVANCE Act 2024 blokuje import od 2028).
Kamień milowy: Cameco Port Hope. Cameco jest największym producentem uranu poza Azją Centralną. Port Hope Conversion Facility (Ontario, Kanada) produkuje UF₆ z yellowcake UraniumCity i Cigar Lake. Zdolność ok. 12 500 tU/rok. Port Hope jest też historycznie ważny: jest to jedno z najstarszych zakładów konwersji na świecie (prace od lat 40. dla programu broni jądrowej, komercyjne od lat 60.).
UF₆ jako materiał: właściwości i zagrożenia
Właściwości fizyczne UF₆. Sześciofluorek uranu jest wyjątkowym związkiem:
- Temperatura topnienia: 64,05°C (pod ciśnieniem 1,5 atm, potrójny punkt)
- Temperatura sublimacji (1 atm): 56,5°C — w temp. pokojowej (20°C) UF₆ jest stałym ciałem
- Gęstość cieczy (70°C): 3,63 g/cm³
- Gęstość gazu (56,5°C): ok. 13,3 g/L (gęstszy od powietrza ×10!)
- Prężność par (20°C): ok. 0,15 atm; (57°C): 1 atm
Zagrożenia chemiczne. UF₆ jest jednym z najbardziej reaktywnych związków przemysłowych:
- Reakcja z wodą: UF₆ + 2H₂O → UO₂F₂ + 4HF (błyskawiczna, silnie egzotermiczna)
- Fluorowodór HF jest żrący na skórę, śluzówki i kości (jony fluorkowe chelatują Ca²⁺ z kości)
- Chmura UF₆ wchodzi w reakcję z wilgocią powietrza natychmiast po uwolnieniu: chmura biała, dym HF
- Stężenie śmiertelne HF: LC₅₀ (szczury, 1h) ≈ 966 ppm; IDLH dla ludzi: 30 ppm
Wypadek w Sequoyah Fuels (Gore, Oklahoma, 1986). Pęknięcie cylindra 30B z ok. 30 tUF₆. Chmura UF₆/HF pokryła teren zakładu. 1 pracownik zginął (oparzenial HF), 70 hospitalizowanych. Raport NRC (NUREG-1328) zmienił standardy przechowywania i transportu cylindrów.
Zagrożenia radiologiczne. UF₆ jest radioaktywny (U-238, U-235, U-234 emitują alfa). Wdychanie pyłu UO₂F₂ (produkt hydrolizy UF₆) powoduje napromieniowanie płuc. Cynder UF₆ w cylindrze (ciało stałe w temp. pokojowej): promieniowanie zewnętrzne jest nieznaczne (brak gamma, alfa pochłonięte przez materiał). Zagrożenie pojawia się przy awarii i hydrolizie (pył UO₂F₂).
Safeguards na etapie front-endu: od rudy do UF₆
IAEA kontroluje każdy etap front-endu, bo jest to "materiał jądrowy" od momentu uzyskania koncentratu.
Definicja materiału jądrowego w NPT. NPT i CSA IAEA obejmują:
- Uran wzbogacony i naturalny (od U₃O₈/yellowcake)
- Uran wzbogacony ≥ 20% U-235 (HEU) — kategoria I
- Uran wzbogacony 10–20% — kategoria II
- LEU i natural U — kategoria III
- Uran zubożony — kategoria III
Jak IAEA śledzi yellowcake. Pierwsze zgłoszenie do IAEA następuje przy pierwszym przeniesieniu materialnym z kopalni do zakładu przeróbczego. Operator musi:
- Prowadzić "Nuclear Material Accountancy" (NMA) z billansami wejść/wyjść
- Zgłaszać IAEA wszystkie transfery > 1 kgU (w przypadku LEU)
- Udostępniać IAEA dostęp inspekcyjny do zakładu konwersji
Deklaracja "mine-to-mill". W ramach Protokołu Dodatkowego (AP, INFCIRC/540) kraj musi deklarować IAEA nie tylko reaktory i zakłady wzbogacania, ale też "mine and concentrations" (kopalnie i zakłady koncentratu) — nawet te nieaktywne. Polska musiałaby zadeklarować potencjalne złoża (Rajsk, Sudety) jeśli kiedykolwiek ruszy ich eksploatacja.
Dual-use konwersji. Zakład konwersji UF₆ mógłby teoretycznie produkować UF₄ i UF₆ dla HEU zamiast LEU — UF₄ ("zielonej soli") użyto w programie militarnym USA i ZSRR. IAEA monitoruje składy fluorowców i wydajność zakładów konwersji przez:
- Inspekcje rutynowe (monthly/quarterly)
- Analityczne weryfikacje bilansów masowych
- Pobieranie próbek środowiskowych (environmental sampling): skrawki wiórów UF₆ na ściankach rurociągów, skażenie fluorków w glebie/powietrzu
Ekologiczne aspekty wydobycia i przeróbki uranu
Haldy odpadów (tailings). W konwencjonalnym wydobyciu i przeróbce rudy uranowej powstają ogromne ilości tzw. "tailings" — drobno zmielonej skały po ługowaniu. Typowo na 1 tU wydobytego (z rudy 0,05% U) produkuje się 2 000 ton tailings. Tailings zawierają:
- Radium-226 (Ra-226, t₁/₂ = 1 600 lat): produkt rozpadu U-238, nie ługowany w kwasie
- Tor-230 (Th-230, t₁/₂ = 75 400 lat): poprzednik Ra-226
- Radon-222: gaz szlachetny, radioaktywny, unosi się z hałd (ryzyko wdychania)
Tailings wymagają stałego zamknięcia (cappping) i monitorowania przez tysiące lat. Koszty rekultywacji hałd uranowych: przykłady — Wismut AG (Niemcy) 7,5 mld EUR za dekontaminację i zamknięcie hałd Erzgebirge; Rabbit Lake (Kanada) szacunkowo 100–200 mln CAD.
ISL a wody gruntowe. Przy ISL pozostałości kwasowego ługatu mogą infiltrować do wód gruntowych poza złożem. Kazatomprom stosuje system studni monitoringowych dookoła każdej strefy ISL. W USA (ISL w Wyoming, Texas) EPA reguluje ISL przez Underground Injection Control (UIC) Program: zakaz migracji ługatu poza "mining area".
Energia wbudowana. Wydobycie i konwersja uranu są energochłonne. Analiza "energy payback" LCA (Life Cycle Assessment):
- ISL w piaskowcu: ok. 0,1–0,3 gCO₂eq/kWh_e (dla całego cyklu LWR, w tym konwersji i fabrykacji)
- Wydobycie odkrywkowe z bogatej rudy: ok. 0,3–0,5 gCO₂eq/kWh_e
- Konwersja do UF₆: ok. 5–10% energii finalnej reaktora
- Dla porównania: energia jądrowa emituje 5–12 gCO₂eq/kWh_e łącznie (vs. gaz: 400–500, węgiel: 800–1 000 gCO₂eq/kWh_e)
Historyczne aspekty wydobycia i przeróbki uranu: od Manhattan Project do dziś
Lata 1942–1945: Manhattan Project i pierwsze wydobycie uranu. Program Manhattan był pierwszym na dużą skalę przemysłowym wydobyciem i przeróbką uranu dla celów jądrowych. Główne źródła:
- Kopalnia Shinkolobwe (Belgijskie Kongo, dziś DR Kongo): ruda o zawartości ok. 65% U₃O₈ — wyjątkowo bogata. Łącznie ok. 1 200 ton U₃O₈ dla Manhattan.
- Kopalnia Port Radium (Great Bear Lake, Kanada): pierwsza duża kanadyjska kopalnia uranu (1942–1960). Dostarczyła ok. 300 ton U₃O₈.
- Złoża piaskowcowe Colorado Plateau (USA): Vanadium Corp, Combined Metals Reduction.
Żółty koncentrat (yellowcake) był przerabiany w zakładzie E. I. du Pont w Mallinckrodt (St. Louis, Missouri). Zakład E. I. du Pont produkował UO₂ i UF₄ w ramach programu Dayton, Ohio. Metalurgia uranu (redukcja UF₄ magnezem do metalicznego U) była robiona w Chicago i w Oak Ridge.
ZSRR i Wismut AG (Niemcy Wschodnie, 1946–1990). Po II wojnie światowej ZSRR przejął kontrolę nad złożami uranu w Saksonii i Turyngii (Erzgebirge). Spółka Wismut AG (SDAG Wismut) wydobyła ok. 220 000 ton uranu przez 45 lat. Na szczycie produkcja wyniosła 7 000–8 000 tU/rok. Pracowało tam ok. 400 000 pracowników łącznie przez całą historię (często bez odpowiedniej ochrony radiologicznej). Po 1990 roku rząd zjednoczonych Niemiec przeznaczył ok. 7–8 mld EUR na rekultywację hałd i zakładów. Rekultywacja trwała do 2007 roku i jest uznawana za największe dzieło remediacji po górnictwie uranowym w Europie.
Czechy: Dolní Rožínka i historia czeskiego uranu. Czechy wydobywały uran od lat 50. do 2017 roku (zamknięcie kopalni Dolní Rožínka jako ostatniej). Łączne wydobycie: ok. 100 000 tU. Złoże Stráž pod Ralskem (1966–2004) stosowało ISL z kwasem — niestety skażenie wód gruntowych pod całym obszarem eksploatacji jest trwałe i droga sanacja trwa do dziś (szacunki kosztów: 2–3 mld CZK).
Kazachstan: boom ISL od lat 90. Kazachstan ma największe na świecie zasoby uranu w złożach nadających się do ISL (ok. 900 000 tU zidentyfikowanych). Produkcja wzrosła od ok. 2 000 tU/rok (1994) do ok. 25 000–28 000 tU/rok (2022). Kazatomprom, Uranium One (Rosatom), CGN Mining (Chiny), Orano (Francja) — wszyscy operują złożami Kazachstanu. Kazakhstan dominuje globalny rynek uranu w sposób niepodważalny.
Globalna mapa produkcji uranu: producenci i zasoby
Ranking krajów (produkcja uranu 2022). Na podstawie WNA i UxC:
| Kraj | Produkcja 2022 (tU) | Udział % | Główny producent |
|---|---|---|---|
| Kazachstan | ~21 200 | 43,0% | Kazatomprom |
| Kanada | ~7 400 | 15,0% | Cameco |
| Namibia | ~5 600 | 11,4% | Orano (Areva), Swakop Uranium |
| Australia | ~4 800 | 9,7% | BHP Olympic Dam, Heathgate (Beverley) |
| Uzbekistan | ~3 800 | 7,7% | Navoi MMC |
| Rosja | ~2 500 | 5,1% | Rosatom/ARMZ |
| Niger | ~2 000 | 4,1% | Orano (Arlit, Akokan) — zmniejszone po zamachu 2023 |
| Inne | ~2 000 | 4,1% | Chiny, Mongolia, Pakistan, RPA, USA |
Zidentyfikowane zasoby (RAR+Inferred, do 130 USD/kgU, NEA/IAEA Red Book 2020).
- Australia: 1 684 kt U (26% globalnych) — Olimpic Dam (BHP) i małe złoża ISL
- Kazachstan: 906 kt U (14%)
- Kanada: 564 kt U (9%) — konwencjonalne złoża Athabasca
- Rosja: 486 kt U (7%)
- Namibia: 463 kt U (7%)
- RPA: 321 kt U (5%)
- Brazylia: 277 kt U (4%)
- Niger: 311 kt U (5%)
- Łącznie globalne zasoby: ok. 6 100 kt U (do 130 USD/kgU)
Przy aktualnym zużyciu (60 000 tU/rok) te zasoby wystarczają na ok. 100 lat (w cyklu otwartym LWR). Przy reaktorach prędkich (zamknięty cykl): >10 000 lat.
Techniczne wyzwania konwersji: materiałoznawstwo i korozja
Konwersja do UF₆ jest jednym z najbardziej wymagających materiałowo procesów przemysłowych.
Korozja przez fluorowce. Fluor (F₂) i fluorowodór (HF) reagują z większością metali. Materiały odporne:
- Nikiel (Ni) i stopy niklu (Monel, Inconel): odporne na F₂ w temp. do 600°C (pasywacja przez cienką warstwę NiF₂). Stosowane do reaktorów fluorowania i rurociągów.
- Miedź (Cu): odporna na HF w temp. < 200°C. Stosowana do linii HF (przy ostrożności).
- Polimer PTFE (teflon): odporny na HF i F₂ w temp. do 260°C. Stosowany jako uszczelki, obliny rur.
- Aluminium (Al): stosunkowo odporne na bezwodny HF. Używane do zbiorników i rurociągów HF.
- Stal nierdzewna 316L: odporna na HF rozcieńczony w niskiej temp., ale atakowana przez F₂.
Korozja jest poważnym wyzwaniem w zakładach konwersji i wymaga ciągłego monitorowania grubości ścianek rurociągów (ultrasound thickness measurement).
Pyrohydroliza: zakłócenie procesu. Gdy śladowe ilości wilgoci dostają się do procesu hydrofluorowania (UO₂ + HF), może dochodzić do pyrohydrolizy (gwałtowna, lokalna egzotermiczna reakcja UF₄ + H₂O → UO₂F₂ + 2HF) — co powoduje aglomerację materiału i zatkanie piecafluidalnego. Wnioskuje to, że suche warunki w układzie są kluczowe. Monitoring wilgoci: analizatory punktu rosy (dewpunkt) na wlocie HF i w układzie konwersji.
Kondensacja UF₆: metalurgia cylindrów. Cylindry do przechowywania UF₆ są stalowe (12,5 mm grubości, ciśnienie projektowe 34 atm). Wymagają:
- Brak zanieczyszczeń Fe (produkty korozji zatykają zawory)
- Pasywacja chemiczna wewnątrz (przez F₂ lub mieszaninę UF₆/F₂)
- Regularne kontrole grubości ścianek (10-letnie testy NDE, non-destructive examination)
Bezpieczeństwo cylindrów 30B. Cylinder 30B (wysokość 1,2 m, Ø 0,76 m) jest standardem dla wzbogaconego UF₆ (zawartość ok. 2,5 tUF₆ = ok. 1,69 tU). Wymagania ANSI N14.1:
- Test ciśnienia: 150% ciśnienia projektowego
- Odporność na upadek (drop test): upadek 9 m na cel stalowy
- Certyfikacja regulatora (w USA: DOT-7A, w UE: certyfikat B(U) transportu)
Przerób koncentratów specjalnych: monacyt, eudialyt, fosforyty
Obok standardowego yellowcake istnieją inne źródła uranu, które wymagają specjalnej technologii.
Monacyt i zasoby torowo-uranowe. Monacyt ((Ce,La,Th)PO₄) zawiera ok. 4–12% ThO₂ i 0,1–0,4% U₃O₈. Monacyt jest wydobywany jako produkt uboczny wydobycia piasku tytanowego (ilmenit, cyrkon, rutil). Główne złoża: Indie (Kerala — największy inwentarz monacytu na świecie, ok. 12 mln ton ThO₂), Brazylia, Australia, RPA. Przeróbka monacytu do oddzielnych produktów (rare earths, Th, U):
- Ługowanie NaOH (alkaliczne): hydroliza fosforanów
- Rozdzielenie Ce, La, Pr, Nd od Th przez ekstrakcję TBP
- Th jako ThO₂ (dla programu torowego) lub ThSO₄
- U jako U₃O₈ (mała ilość jako produkt uboczny)
Indie restrykcyjnie ograniczają dostęp do swoich złóż monacytu (zasoby wojskowe i programowe; DAE – Department of Atomic Energy kontroluje eksport).
Fosforyty uranowe. Skały fosforanowe (Maroko, Jordania, Tunezja, Senegal, Togo) zawierają 30–200 ppm U (Maroko: 100–160 ppm). Przy łącznej eksploatacji fosforytów (dla nawozów sztucznych), uran trafia do kwasu fosforowego H₃PO₄ jako zanieczyszczenie. Technologia odzysku uranu z H₃PO₄:
- D2EHPA/TOPO ekstrakcja: uran selektywnie ekstrahowany z 5% H₃PO₄
- Stripping, strącanie → yellowcake
- Potencjał: ok. 20 000–25 000 tU/rok gdyby fosforyty marockańskie były w pełni odzyskiwane (odpowiada 35–40% obecnej produkcji światowej)
- Status: pilot plant Orano i Mosaic (USA) testowały technikę; opłacalność zależy od ceny uranu (> 80 USD/funt)
Eudialyt i alkalia kompleksy. Eudialyt (Na₁₅Ce₆(Ca,Ce)₃(Fe,Mn)₃Zr₃Si₂₅O₇₃(OH,Cl)₂) to minerał w wielu złożach alkalicznych (Rosja-Kola, Grenlandia-Kvanefjeld). Zawiera 0,1–0,3% U jako element śladowy. W projekcie Kvanefjeld (JORC zasoby 1 mld ton skały z zawartością ~230 ppm U) – duże złoże uranowo-REE. Przeróbka: kombinacja kwasowego ługowania + ekstrakcja SX. Projekt w toku (kontrowersje polityczne w Grenlandii).
Rola front-endu w ograniczaniu emisji CO₂ energetyki jądrowej
Jednym z argumentów za energetyką jądrową jest niski ślad węglowy (carbon footprint). Front-end — w tym wydobycie i konwersja — stanowi większość emisji CO₂ w cyklu życia LWR.
Emisje CO₂ z cyklu życia LWR. Analiza LCA (Life Cycle Assessment, IPCC 2014, WNA, NEA/OECD):
| Etap cyklu | gCO₂eq/kWh_e |
|---|---|
| Wydobycie uranu + przeróbka | 1,5–3,0 |
| Konwersja + wzbogacanie | 0,5–2,0 |
| Fabrykacja paliwa | 0,2–0,5 |
| Budowa + O&M reaktora | 2,0–6,0 |
| Składowanie odpadów | 0,1–0,5 |
| Łącznie | 4–12 gCO₂eq/kWh_e |
Dla porównania: wiatr (3–8 gCO₂eq/kWh_e), fotowoltaika (15–40), gaz ziemny (400–500), węgiel (800–1 100). Energia jądrowa jest jedna z najniżej emisyjnych technologii energetycznych.
Elektrownie dla wzbogacania. Wzbogacanie metodą dyfuzji gazowej (historycznie dominujące w USA, Francja do 2012) zużywało ogromne ilości energii elektrycznej (2 300 kWh/SWU). Wirówki (obecna norma) potrzebują tylko ok. 50–60 kWh/SWU. Przejście na wirówki zmniejszyło energochłonność wzbogacania 40× i zniwelowało jego wkład CO₂.
Heurystyka: gdyby globalne wzbogacanie (55 mln SWU/rok) robiono na gazowej elektryczności (450 gCO₂/kWh):
- Stare dyfuzory: 55 × 10⁶ SWU × 2300 kWh/SWU × 0,45 kgCO₂/kWh = ok. 57 mln tCO₂/rok
- Wirówki: 55 × 10⁶ × 55 kWh × 0,45 = ok. 1,4 mln tCO₂/rok
Skalę redukcji (97%!) przyniosło wyłącznie przejście na technologię wirówkową — bez zmiany produkowanej energii.
Polska w globalnym kontekście wydobycia uranu: złoża, historia i perspektywy
Polska nie jest krajem produkującym uran — ale posiada udokumentowane zasoby, które mogą odgrywać rolę w dłuższej perspektywie.
Złoże Rajsk (Podlasie). Najlepiej znane polskie złoże uranowe. Uran związany z piaskowcami kambru i ordowiku, typ sedymentacyjno-redukcyjny. Zawartość: 200–350 ppm U (ok. 0,02–0,035%), zasoby oszacowane przez PIG (Państwowy Instytut Geologiczny): ok. 5 000–7 500 tU (kategoria "identified resources" wg klasyfikacji IAEA). Potencjał ISL: geologia jest obiecująca (przepuszczalne piaskowce), ale wymagałaby dokładnych badań hydrogeologicznych.
Złoża sudeckie. Historyczne złoża żyłowe i kontaktowe uranu w Sudetach (Okrzeszyn k. Złotego Stoku, Grzmiąca, Wambierzyce, Miedzianka). Wydobywane przez Zakłady R-1 w latach 1948–1958 (pod nadzorem sowieckim, łącznie wydobyto ok. 650 tU). Złoże Okrzeszyn: szacunkowo 500–1 000 tU, zawartość 200–1 100 ppm U (wyższe niż Rajsk, ale trudniejsza geologia — złoże żyłowe w granitach i gnejsach). Po zaprzestaniu wydobycia złoża nie były eksploatowane.
Potencjał KGHM. Złoża miedzi KGHM (złoże Kupferschiefer w rejonie Lubina, Polkowic, Głogowa) zawierają 10–30 ppm U w czarnych łupkach (black shale). Uran jest tu zanieczyszczeniem rudy miedzianej, nie zasobem głównym. Potencjał byproduct recovery: 300–500 tU/rok gdyby KGHM zastosował odzysk uranu z kwasów odpadowych. Technologia jest dostępna (ekstrakcja TBP/D2EHPA z H₂SO₄ po ługowaniu Cu), ale KGHM nie ma aktywnego programu odzysku uranu.
Perspektywy wydobycia krajowego. Przy zapotrzebowaniu 6 bloków AP1000 (ok. 1 600 tU/rok) i zasobach Rajsk (5 000–7 500 tU): złoże Rajsk wystarczyłoby na ok. 3–5 lat dostaw. To niewystarczające do pełnej samowystarczalności. Scenariusz "KGHM byproduct first" (300–500 tU/rok) pokryłby ok. 20–30% zapotrzebowania. Realistycznie: Polska będzie importować 90–100% uranu przez cały czas trwania programu jądrowego.
Technologia SILEX: laserowe wzbogacanie uranu (perspektywa do 2040)
Wzbogacanie uranu wirówkami jest dominującą technologią od lat 70. Na horyzoncie pojawia się nowa alternatywa: laserowe separowanie izotopów.
SILEX (Separation of Isotopes by Laser EXcitation). Opracowana przez Global Laser Enrichment (GLE, konsorcjum GE-Hitachi + Cameco). Zasada: laser o precyzyjnie dobranej długości fali wzbudza selektywnie atomy U-235 (ale nie U-238) w fazie gazowej UF₆. Wzbudzony U-235F₆ jest selektywnie dysocjowany lub przekształcany, co umożliwia fizyczne oddzielenie. Teoretycznie: znacznie niższe zużycie energii niż wirówki (< 1 kWh/SWU vs. 50 kWh/SWU dla wirówek) i mniejsza instalacja. GLE uzyskało licencję NRC (USA) na pilot plant w Paducah, Kentucky (2012). Program jest aktywny, ale komercjalizacja opóźniona — pełne wdrożenie komercyjne SILEX nie wcześniej niż 2030–2035.
Regulacje eksportowe SILEX. SILEX jest technologią podwójnego zastosowania (dual-use): możliwa do wzbogacania HEU jak LEU, z potencjalnie niskim "break-out time". Dlatego USA eksport technologii SILEX jest surowo regulowany (nie licencjonowany). IAEA bada możliwości safeguards dla laserowych instalacji wzbogacania.
Ewolucja technologii przeróbki: przyszłość front-endu
Elektroliza uranu (electrometallurgy). Alternatywa dla chemii mokrej: bezpośrednia redukcja elektrolityczna UO₂ w stopionym chlorku (LiCl-KCl) do metalicznego uranu. Badana w ORNL i IdaNL dla zamkniętego cyklu paliwowego (piroprocessing). Nie nadaje się bezpośrednio dla LWR (brak UF₆), ale ciekawa dla reaktorów metalicznych FNR.
Superkrytyczna ekstrakcja CO₂ (SFE). Badania nad zastąpieniem organicznych rozpuszczalników (kerosyna, TBP) superkrytycznym CO₂ (sc-CO₂) w ekstrakcji żywic uranowych. Sc-CO₂ + TBP selektywnie ekstrahuje UO₂(NO₃)₂ bez organicznych odpadów. Status: pilot w Laboratory of Nuclear Science (Japonia) — potencjalnie "zielona" metoda konwersji.
Automatyzacja i robotyzacja. Zakłady konwersji są środowiskami niebezpiecznymi (HF, F₂, Cl₂, radioaktywność). Trend: automatyzacja linii produkcyjnych przez roboty przemysłowe z materiałami odpornymi na korozję. Cameco Port Hope i Orano Pierrelatte wdrożyły robotyczne systemy obsługi cylindrów UF₆ (załadunek, ważenie, transport).
Co ten diagram pokazuje szczególnie dobrze
Pierwszą zaletą diagramu jest rozdzielenie słów, które często są mylone. Koncentrat nie jest tym samym co konwersja. Konwersja nie jest tym samym co wzbogacanie. UF6 nie jest paliwem końcowym, lecz chemicznym nośnikiem dla wzbogacania.
Drugą zaletą jest pokazanie, że cykl paliwowy zaczyna się od chemii przemysłowej. Fizyka jądrowa pojawia się później jako uzasadnienie, dlaczego tak zależy nam na U-235, ale pierwsze realne problemy są bardziej przyziemne: mielenie, ługowanie, ekstrakcja, czystość, parowanie, redukcja, fluorowanie, kondensacja, transport i kontrola zanieczyszczeń.
Analityczna chemia uranu. Weryfikacja jakości koncentratu i UF₆ wymaga precyzyjnych technik analitycznych:
- XRF (rentgenowska fluorescencja): szybka analiza składu pierwiastkowego yellowcake (Mo, V, Fe, Ca); granica wykrywalności ok. 10 ppm
- ICP-MS (masa spektrometria indukcyjnie sprzężona z plazmą): oznaczanie B, Gd, Cd i innych neutronowych pochłaniaczy na poziomie < 0,1 ppm; kluczowe dla certyfikacji UF₆
- Spektrometria alfa: oznaczanie aktywności alfa (U-234, U-235, U-238) w próbkach; weryfikacja wzbogacenia
- Gravimetria: precyzyjna ważona redukcji UO₃ do UO₂ w atmosferze H₂; wzorzec referencyjna gęstości i stechiometrii
Trzecią zaletą jest możliwość zrozumienia ryzyka dual-use bez sensacyjności. Sama rafinacja i konwersja nie tworzą materiału do broni. Tworzą jednak formę chemiczną, która jest niezbędna dla większości przemysłowych metod wzbogacania. Dlatego zakłady konwersji są częścią wrażliwego front-endu cyklu paliwowego i pojawiają się w analizach państwa progowego, safeguards oraz bezpieczeństwa obiektów cyklu paliwowego.
Całość od rudy do UF6 tworzy spójny łańcuch przemysłowych transformacji chemicznych, w którym każdy etap jest weryfikowany analitycznie i objęty nadzorem regulacyjnym. Rozumienie tego łańcucha jest podstawą inżynieryjnego i strategicznego myślenia o energetyce jądrowej i bezpieczeństwie jądrowym.
Powiązane materiały
- Jądrowy cykl paliwowy jako system: front-end, rdzeń i back-end
- Reaktory energetyczne: typy, moderator, chłodziwo, obieg i logika klasyfikacji
- Kalkulator: uf6 masa
- Kalkulator: cylinder uf6
- Model 3D: cylinder uf6
Ćwiczenia praktyczne
To ćwiczenie nie wymaga ani nie dopuszcza użycia uranu, kwasu fluorowodorowego, fluoru ani żadnych materiałów promieniotwórczych. Ma charakter analizy dokumentu i bezpiecznego bilansu pojęciowego.
- Przerysuj proces z diagramu jako graf skierowany: każdy związek chemiczny jest węzłem, a każde działanie technologiczne krawędzią. Oznacz innym kolorem etapy mechaniczne, mokrą chemię, obróbkę tlenkową i fluorowanie.
- Dla syntetycznego wsadu
1000 jednostek masy Upolicz tylko przepływ pierwiastka uranu, zakładając idealny odzysk na każdym etapie. Wynik powinien pokazać, że zmienia się forma chemiczna, ale liczba jednostek uranu pozostaje ta sama. - W drugim wariancie przyjmij umowne straty:
1%na ługowaniu,0,5%na ekstrakcji i0,2%na konwersji. Oblicz, ile jednostek uranu dociera doUF6.
Na koniec porównaj swój graf z artykułem o chemii UF6 i z kalkulatorem bilansu cyklu paliwowego. Celem jest zrozumienie, gdzie kończy się opis chemiczny, a zaczyna bilans paliwowy.
Przejdź do ćwiczenia interaktywnego
Uzupełnienie: gdzie ten odcinek kończy się w pełnym cyklu
Po dodaniu nowych artykułów o paliwie warto wyraźnie zaznaczyć granicę tego tekstu. Droga od rudy do UF6 kończy się na nośniku chemicznym potrzebnym do wzbogacania. Nie kończy się na paliwie reaktorowym. Po wzbogaceniu UF6 musi zostać przekształcony w UO2, sprasowany, spieczony i zamknięty w prętach paliwowych.3
Dlatego pełny ciąg dydaktyczny powinien wyglądać tak: ten artykuł wyjaśnia odcinek ruda -> UF6, artykuł od UF6 do kasety paliwowej pokazuje końcową fabrykację paliwa, a bilans naturalnego uranu w paliwie LEU pokazuje, dlaczego po drodze powstają ogony zubożone.
