Streszczenie

Paliwo reaktorowe jest często opisywane przez izotopy, ale w rdzeniu zachowuje się także jak materiał ceramiczny. Pastylka UO2 musi mieć odpowiednią gęstość, wymiary, mikrostrukturę i stabilność, a pręt paliwowy musi utrzymać szczelność i odprowadzanie ciepła przez lata pracy.

Dlatego fabrykacja paliwa jest pomostem między chemią uranu a mechaniką rdzenia. Ten sam U-235, który w tabeli izotopów wygląda jak liczba procentowa, w reaktorze jest zamknięty w spiekanej pastylce, otoczony helem, koszulką i wodą chłodzącą.1

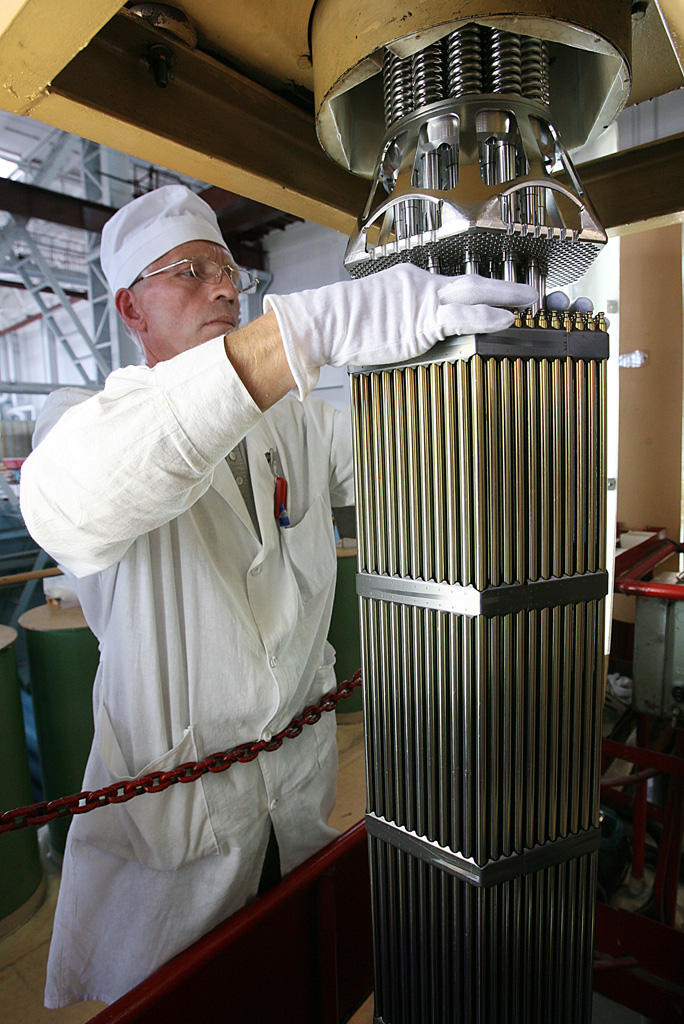

Kontrola gotowej kasety paliwowej. Pokazuje końcowy produkt front-endu. Źródło: Wikipedia/Wikimedia, File:RIAN archive 132602 Fuel assembly final inspection.jpg, licencja: CC BY-SA 3.0.
Kontrola gotowej kasety paliwowej. Pokazuje końcowy produkt front-endu. Źródło: Wikipedia/Wikimedia, File:RIAN archive 132602 Fuel assembly final inspection.jpg, licencja: CC BY-SA 3.0.

Rozszerzenie tematu

Ceramika techniczna ma inną logikę niż metal. Nie wystarczy uzyskać właściwy skład chemiczny. Trzeba jeszcze kontrolować proszek, prasowanie, spiekanie, porowatość, pękanie, przewodność cieplną i zachowanie pod napromienianiem. W paliwie UO2 te własności decydują o tym, jak temperatura rozkłada się w pastylce i jak paliwo reaguje na wieloletnie wypalanie.

Spiekanie przekształca sprasowany proszek w trwałą pastylkę. Nukleo podaje około 1700 °C jako skalę temperatur spiekania w produkcji paliwa.1 Dla studentów najważniejsza jest nie sama liczba, lecz fakt, że paliwo jest celowo zagęszczane i stabilizowane mikrostrukturalnie. Zbyt luźna pastylka miałaby inne przewodzenie ciepła i inną wytrzymałość, a zbyt niejednorodna mogłaby dawać lokalne odchylenia zachowania w rdzeniu.

Po spiekaniu pastylki są szlifowane do dokładnych wymiarów. Precyzja jest potrzebna, bo między pastylką a koszulką istnieje szczelina, która musi pogodzić dwa sprzeczne cele. Z jednej strony ciepło z paliwa ma sprawnie przechodzić do koszulki i chłodziwa. Z drugiej strony paliwo pęcznieje, pęka, wydziela gazy rozszczepieniowe i pracuje mechanicznie. Geometria pręta nie może zakładać, że materiał pozostanie idealnie taki sam od początku do końca kampanii.

Hel w pręcie paliwowym nie jest ozdobą. Jako gaz obojętny pomaga przewodzić ciepło przez szczelinę między pastylką i koszulką oraz nie tworzy reaktywnego środowiska chemicznego. Jeśli w pręcie narastają gazy rozszczepieniowe, zmienia się ciśnienie wewnętrzne i warunki cieplno-mechaniczne. To pokazuje, dlaczego burnup jest nie tylko pojęciem neutronowym, ale również materiałowym.

Koszulka cyrkonowa jest barierą i elementem konstrukcyjnym. Musi słabo pochłaniać neutrony, zachować szczelność, dobrze współpracować z chłodziwem i wytrzymać warunki pracy. W awariach jej chemia, zwłaszcza reakcje z parą wodną w wysokiej temperaturze, staje się osobnym problemem bezpieczeństwa. W normalnym cyklu paliwowym jest jednak przede wszystkim pierwszą granicą między produktami rozszczepienia a obiegiem chłodziwa.

UO₂ jako ceramika: co odróżnia go od metali konstrukcyjnych

Decyzja o stosowaniu dwutlenku uranu jako paliwa reaktorowego wynikała z konkretnych właściwości materiałowych ceramiki tlenowej w porównaniu z alternatywami.

Historia wyboru UO₂. Pierwsze reaktory energetyczne (Shippingport PWR, 1958) stosowały nie UO₂, ale UO₂ zmieszane z ThO₂ lub paliwo metaliczne. Paliwo metaliczne (metaliczny uran w koszulkach Al lub Mg) miało wyższe przewodnictwo cieplne, ale niski burnup: metal pęczniał i pękał już przy niskim wypaleniu ~10 GWd/tU. Przejście na ceramikę UO₂ w latach 60. umożliwiło burnup > 30 GWd/tU i długoterminową stabilność struktury.

Właściwości ceramiki UO₂ w temperaturze pokojowej:

  • Gęstość krystaliczna: 10,96 g/cm³ (fluoryt, układ kubiczny, FCC)
  • Parametr sieciowy: a = 0,547 nm
  • Temperatura topnienia: 2 865°C (jeden z najwyższych spośród oksydów)
  • Twardość Vickersa: HV 600–700 (twarda ceramika, odporna na ścieranie)
  • Przewodność cieplna λ (25°C) = 8–10 W/(m·K); λ (1 000°C) ≈ 2,5 W/(m·K)
  • Moduł Younga: 200–220 GPa
  • Wytrzymałość na zginanie (MOR): 100–200 MPa

Porównanie UO₂ z metalami. Ceramika UO₂ jest kruchsza niż metale (brak plastyczności, pęka przy rozciąganiu), ale ma wyższą odporność termiczną. Dla porównania:

  • Stal nierdzewna: λ ≈ 15 W/(m·K), temperatura topnienia 1 400°C, HV ≈ 200
  • Zircaloy-4: λ ≈ 18 W/(m·K), temperatura topnienia 1 855°C
  • UO₂: λ ≈ 3–8 W/(m·K), temperatura topnienia 2 865°C

Kruchość i pękanie pastylki. Ceramika UO₂ pęka przy naprężeniach rozciągających ok. 50–100 MPa. W rdzeniu reaktora, gdzie środek pastylki jest gorętszy niż krawędź o 500–700°C, gradient temperatury wywołuje naprężenia termiczne. Efekt: pastylka pęka radialnie (prostopadle do osi cylindra), tworząc "plasterki" — od 2 do 8 fragmentów. To pękanie jest oczekiwane i projektowo tolerowane. Fragmenty pozostają wewnątrz koszulki. Ich ważną cechą jest to, że zapewniają dobry kontakt termiczny między skrawkami UO₂ a koszulką.

Odporność na korozję. UO₂ jest chemicznie stabilne w kontakcie z helem (gas w pręcie) i cyrkoniową koszulką. Reaguje z wodą tylko w warunkach wysokiej temperatury lub uszkodzenia koszulki. W przypadku pęknięcia koszulki i zalania pastylki wodą reaktorową: UO₂ + H₂O → UO₂(OH)₂ i produkty hydrolityczne. Stężenie produktów w chłodziwie jest śledzone przez systemy monitoringu aktywności chłodziwa (I-131 i Cs-137 jako wskaźniki nieszczelnych prętów).

Spiekanie UO₂: fizykochemia procesu ceramicznego

Spiekanie jest kluczowym krokiem, który decyduje o finalnych właściwościach pastylki. To nie tylko nagrzewanie proszku — to kontrolowane zjawisko fizykochemiczne.

Mechanizmy spiekania. Wyróżnia się trzy etapy spiekania ceramiki:

  1. Stadium wstępne (T < 1 100°C): Ziarna UO₂ tworzą "szyje" (neck formation) w punktach kontaktu przez dyfuzję powierzchniową. Porowatość spada nieznacznie. Gęstość rośnie do ok. 65–70% TD.
  2. Stadium środkowe (1 100–1 650°C): Intensywna objętościowa dyfuzja atomów U i O. Pory maleją i zaokrąglają. Gęstość rośnie do 88–93% TD. Rozmiar ziarna rośnie do 3–8 μm.
  3. Stadium końcowe (> 1 650°C): Większość porów jest zamkniętych wewnątrz ziaren. Dalszy wzrost ziarna (grain growth). Gęstość 93–97% TD. Rozmiar ziarna 8–20 μm.

Kinetyka wzrostu ziarna. Rozmiar ziarna D(T,t) rośnie zgodnie z prawem: D² - D₀² = K₀ · exp(-Q/RT) · t, gdzie Q ≈ 560 kJ/mol (energia aktywacji wzrostu ziarna UO₂), R = 8,314 J/(mol·K), t = czas. W 1 700°C przez 4 godziny: D ≈ 8–12 μm.

Atmosfera spiekania. Atmosfera H₂ lub H₂/N₂ (np. 8% H₂ w N₂) redukuje UO₂+x (niestechometryczny) do UO₂.00. Kontrola stosunku O/M jest krytyczna: UO₂+x (x > 0) ma niższe przewodnictwo cieplne niż UO₂.00. Certyfikat jakości pastylek zawiera O/M = 2,00 ± 0,01.

Kontrola gęstości. Gęstość spieków jest mierzona metodą Archimedesa (zanurzenie w wodzie lub heksanie) lub geometrycznie (masa/objętość). Specyfikacja: 94,0–97,0% TD. Zbyt gęste pastylki (> 97% TD) mają za mało miejsca na produkcję gazów rozszczepialnych i pęcznienie → ciśnienie wewnętrzne zbyt szybko rośnie. Zbyt luźne (< 92% TD) mają niższe przewodnictwo cieplne i słabszą wytrzymałość mechaniczną.

Geometria pastylki: tolerancje wymiarowe i funkcja "dish"

Geometria każdej pastylki jest wynikiem precyzyjnej obróbki ceramicznej.

Typowe wymiary pastylki PWR (AP1000, 17×17 układ). Pastylka ma:

  • Średnica nominalna: 8,192 mm ± 0,013 mm (tolerancja ±13 μm)
  • Długość: 9,7–13,5 mm (w zależności od projektu kasety)
  • Masa: ok. 6,7 g (spiekana)

Szlifowanie pastylek. Po spiekaniu (skurczenie ok. 4–5%) pastylki mają średnicę ok. 8,60 mm (zielona) → 8,192 mm (spieczona/szlifowana). Szlifowanie odbywa się na cylindrycznych szlifierkach bezkłowych (centerless grinding). Chłodziwo: woda (UO₂ nie jest reaktywne w chłodziwie szlifierskim). Tolerancja ±13 μm odpowiada ok. 0,16% wymiaru. Dla porównania: typowa tolerancja łożysk kulkowych ±3 μm.

Funkcja "dish" (wgłębienie czołowe) i chanfery. Czołowe powierzchnie pastylki mają dwa szczegóły geometryczne:

  • Dish (wgłębienie): małe kuliste wgłębienie (ok. 0,3–0,5 mm głębokości, 3–4 mm średnicy) na obu czołach. Funkcja: kompensacja różnicy rozszerzalności termicznej – pastylki wydłużają się w centrum w porównaniu do krawędzi. Dish pochłania to wydłużenie osiowe bez wzrostu naprężeń (efekt "dumbbell deformation" – beczułkowanie pastylki pod ciepłem jest redukowane przez dish).
  • Chanfery: ścięte krawędzie na obwodzie czołowym pastylki (ok. 45°, głębokość 0,2–0,3 mm). Chronią koszulkę przed uszkodzeniem przez ostre krawędzie ceramiki podczas załadunku i podczas napromieniowania. Bez chanferów ostre krawędzie pastylki mogłyby "piłować" wewnętrzną powierzchnię koszulki przy pęcznieniu.

Szczelina gazowa (gap) między pastylką a koszulką. Kluczowa przestrzeń projektowania termicznego:

  • Nominalny gap przy załadunku: 80–170 μm (zależy od projektu reaktora)
  • Wypełniony helem pod ciśnieniem 2–3 MPa
  • Przy niskim burnupie: gap otwarty → większa rezystancja termiczna → wyższa temperatura centrum pastylki
  • Przy wysokim burnupie: gap zamknięty przez pęcznienie paliwa → niższa rezystancja termiczna → niższa temperatura centrum, ale wyższe naprężenia (PCI)

Hel w pręcie paliwowym: rola szczegółowa

Hel (He) jako gaz wypełniający pręt paliwowy pełni kilka równoczesnych funkcji.

Przewodnictwo cieplne He. Hel ma przewodnictwo cieplne λ_He ≈ 0,15–0,25 W/(m·K) w temperaturach typowych dla szczeliny gazowej (300–500°C). Dla porównania: powietrze λ ≈ 0,03 W/(m·K). Hel jest ok. 5–8 razy lepszym przewodnikiem ciepła niż powietrze. To kluczowe dla termiki szczeliny: opór termiczny szczeliny gazowej = gap/(λ_gazu × A). Bez helu temperatura centrum pastylki byłaby o 80–150°C wyższa niż z helem.

Dlaczego nie argon ani azot. Argon (Ar) ma λ ≈ 0,02 W/(m·K) — gorszy od powietrza. Azot (N₂): λ ≈ 0,03 W/(m·K), ale reaguje z cyrkonem w wysokiej temperaturze (Zr + N₂ → ZrN, azotowanie koszulki, kruche warstwy). Xenon i krypton (produkty rozszczepienia) mają bardzo niskie λ (<0,01 W/(m·K)), co jest jednym z powodów, dla których uwalnianie gazów rozszczepialnych do szczeliny podwyższa temperaturę paliwa.

Hel jako wskaźnik szczelności. Hel jest używany do testu szczelności (helium leak test) przed zamknięciem pręta. Test warunki: próżnia zewnętrzna (<10⁻³ Pa), wewnątrz He pod ciśnieniem. Minimalny wykrywalny przeciek: < 10⁻⁸ cm³·atm/s. To odpowiada unerwnej pęcherce o objętości 1 μm³ na sekundę. Hel jest idealnym gazem testowym: mała cząsteczka (najłatwiej przechodzi przez mikroszczeliny), obojętna chemicznie, niska tło-izotopowe w powietrzu.

Wzrost ciśnienia wewnętrznego w czasie kampanii. Gazy rozszczepialnych (Xe-133, Kr-85, He-4 z rozpadów alfa) narastają w przestrzeni plenum nad pastylkami. Ciśnienie wewnętrzne rośnie:

  • BOC (start kampanii): 2–3 MPa (tylko He)
  • EOC (koniec kampanii, burnup 50 GWd/tU): 5–9 MPa (He + gazy rozszczepialnych)

Projekt pręta musi zapewnić, że ciśnienie wewnętrzne w żadnym momencie nie przekroczy ciśnienia zewnętrznego chłodziwa (w PWR: 15,5 MPa) zbytnio, bo "bagrowało" by koszulkę radialnie na zewnątrz (clad liftoff), odrywając ją od pastylki i podnosząc temperaturę paliwa. Plenum o objętości 10–30 cm³ nad kolumną pastylkową pełni rolę bufora ciśnieniowego.

Napromieniowanie i zmiany materiałowe UO₂ w reaktorze

Podczas irradiacji UO₂ ulega głębokim zmianom mikrostrukturalnym, które są wynikiem intensywnego bombardowania neutronowego i promieniowaniem alfa od aktynowców.

Gazy rozszczepialnych: zachowanie w UO₂. Ksenon i krypton są bardzo słabo rozpuszczalne w sieci UO₂. Większość Xe i Kr "ucieka" z sieci UO₂ do porów i na granice ziaren. Dwie ścieżki:

  1. Dyfuzja objętościowa: atomy Xe i Kr dyfundują przez sieć UO₂ (powolny transport, aktywowany cieplnie). Im wyższa temperatura centrum pastylki, tym szybsza dyfuzja i więcej gazów w granicach ziaren.
  2. Recoil release: fragment rozszczepialnych (o energii ~70–80 MeV) wyrzucony bezpośrednio z sieci "wychodzi" przez granicę ziarna do porów.

W normalnej pracy PWR (centrum pastylki 700–900°C): ok. 5–15% Xe i Kr uwalnia się do plenum przez cały cykl. Przy wysokim burnupie i/lub wyższych temperaturach: "burst release" przy szybkich wzrostach mocy (ramp tests).

"HBS" (High Burnup Structure) — efekt obrzeżny. Przy burnupie > 40 GWd/tU na zewnętrznej krawędzi pastylki (gdzie fluencja neutronowa jest najwyższa, bo tam więcej neutronów termicznych) formuje się specjalna mikrostruktura: bardzo małe ziarna (< 1 μm), wysoka porowatość (~20–25%), niskie stężenie gazów Xe w matrycy (gazy przeszły do porów). Ta strefa nazywana jest HBS (High Burnup Structure) lub "cauliflower rim". Nie destabilizuje pastylki, ale zmienia jej zachowanie termiczne.

Pęcznienie promieniacyjne (radiation swelling). Promieniowanie neutronowe powoduje:

  • Pęcznienie od stałych FP (Cs, Ba, Sr, Zr, Mo, Tc, Ru, Rh, Pd...): wzrost objętości ok. 0,32% na 10 GWd/tU
  • Pęcznienie od gazowych FP (Xe, Kr) w zamkniętych porach: wzrost objętości ok. 0,2–0,5% na 10 GWd/tU (zależy od temperatury)

Łączne pęcznienie przy 50 GWd/tU: ok. 2,5–3,5% objętości pastylki. To główny powód zamykania szczeliny (gap closure) między pastylką a koszulką w końcowym etapie kampanii.

Koszulka cyrkonowa jako pierwsza bariera: szczegółowa analiza funkcji

Koszulka (cladding) pełni rolę pierwszej bariery bezpieczeństwa między produktami rozszczepienia a obiegiem chłodziwa — nawet w warunkach normalnej pracy reaktora.

Cztery bariery bezpieczeństwa. W reaktorach LWR stosuje się zasadę "defense in depth" z czterema barierami:

  1. Pastylka UO₂: ceramiczna matryca zatrzymuje większość FP (ok. 95% FP pozostaje w pastylce)
  2. Koszulka cyrkonowa: pierwsza bariera metaliczna, zatrzymuje FP, które opuściły pastylkę
  3. Granica reaktora (primary pressure boundary): zbiornik reaktora i główne rurociągi chłodziwa
  4. Obudowa bezpieczeństwa (containment): żelbetowy lub stalowy budynek reaktora

Koszulka cyrkonowa jest krytyczna dla integralności pierwszej bariery. Pęknięta koszulka → produkty rozszczepienia (głównie I-131, Cs-137, Kr-85) dostają się do chłodziwa → aktywność chłodziwa rośnie → sygnał dla operatora.

Korozja cyrkonowa w warunkach normalnych. Zircaloy-4 i inne stopy cyrkonowe są pokryte cienką warstwą ZrO₂ (tetragonalny tlenek cyrkonu) już przy produkcji. W reaktorze PWR (woda 300°C, ciśnienie 15,5 MPa) warstwa ZrO₂ rośnie z prędkością ok. 5–10 nm/dzień, osiągając grubość ok. 20–50 μm po jednym cyklu 18-miesięcznym. Ta warstwa jest ochronna (bariera dyfuzyjna), ale gdy przekroczy ok. 100 μm, może łuszczyć się lokalnie (spallation) i odsłonić świeży cyrkon — co przyspiesza dalszą korozję.

Absorpcja wodoru. Przy korozji Zr (Zr + 2H₂O → ZrO₂ + 2H₂, prędkość reakcji zależna od temperatury) część produkowanego wodoru jest absorbowana przez cyrkon (hydridation). ZrH₂ (wodorek cyrkonu) jest kruchy. Gdy stężenie H przekroczy granicę rozpuszczalności (~70–100 ppm wag. w Zircaloy-4 w 300°C), wodorki ZrH₁.₅–ZrH₂ wytrącają się w koszulce. Napromieniowane koszulki z dużą ilością wodorków są podatne na pęknięcie przy niskich temperaturach (w czasie ostygłego postoju → "delayed hydride cracking", DHC).

Corrosion resistant alloys (M5, ZIRLO). Stopy Zr-Nb (M5, ZIRLO, E110) mają znacznie wyższą odporność korozyjną niż Zircaloy-4 przy wysokim burnupie:

  • Przy burnupie 60 GWd/tU: grubość oksydu M5 ≈ 30–50 μm (vs. 70–100 μm dla Zircaloy-4)
  • Absorpcja H₂ przez M5: ok. 5–10% vs. 20–30% dla Zircaloy-4

Dlatego nowoczesne reaktory (AP1000, EPR, VVER-1200) i paliwa high-burnup stosują wyłącznie stopy Zr-Nb w koszulkach.

Monitoring paliwa: techniki diagnostyczne w czasie kampanii i po wyładunku

In-reactor monitoring (podczas kampanii). Koszulki paliwowe są monitorowane pośrednio:

  • Aktywność I-131 i Cs-137 w chłodziwie: wzrost sygnalizuje nieszczelny pręt
  • Analiza gazów szlachetnych (Kr-85, Xe-133) w chłodziwie: pozwala oszacować liczbę i lokalizację nieszczelnych prętów
  • "Sipping test": kąpiel kasety w wodzie ze śledzeniem aktywności; pręt nieszczelny "syczy" izotopami do wody

Post-irradiation examination (PIE) — gorące komory. Po wyładowaniu wybranych kaset z reaktora są one badane szczegółowo w gorących komorach (hot cells, zaawansowane boxy z ołowiowym ekranowaniem i manipulatorami zdalnymi). Badania PIE obejmują:

  • Wizualne inspekcje (kamera endoskopowa)
  • Profilometria prętów (mierzenie zewnętrznej Ø i prostoliniowości)
  • Eddy current testing (wykrywanie pęknięć koszulki)
  • Ceramograficzne cięcia pastylek (SEM, EPMA – pomiar składu pierwiastkowego)
  • Mierzenie wzrostu ziarna, gęstości, twardości
  • Analiza składu izotopowego (ICP-MS, gamma spektrometria)

Lekcja z PIE. Każda "anomalia" wykryta w PIE (np. wyższe niż oczekiwane pęcznienie, anomalny wzrost oksydu, wykryta HBS w nieoczekiwanej pozycji) wraca do modelu jako parametr korekcyjny. Kody neutronowe i termiczne są kalibrowane przez wyniki PIE z rzeczywistych kaset. Cykl projektowanie → reaktor → PIE → korekta modelu → lepsze projektowanie trwa kilkadziesiąt lat dla każdego systemu paliwa.

Paliwo w awariach: zachowanie UO₂ i cyrkonowej koszulki powyżej warunków normalnych

Skala temperatur awarii. W normalnej pracy temperatura centrum pastylki wynosi 700–900°C, temperatura koszulki 310–330°C. W awariach chłodzenia (LOCA) koszulka może być narażona na:

  • 800°C przez kilka sekund: bez znaczącego utleniania cyrkonowej koszulki
  • 900–1 100°C przez minuty: szybka oksydacja Zr, wydzielanie H₂, utrata wytrzymałości koszulki

  • 1 200°C: koszulka traci kształt (creep rupture), paliwo może się "rozsypać" z prętu

Kryterium 1 200°C (NRC 10 CFR 50.46). Amerykański regulator (NRC) i większość regulatorów na świecie wymaga, by w projektowej awarii LOCA temperatura koszulki (PCT – Peak Cladding Temperature) nie przekroczyła 1 204°C (2 200°F). Powyżej tej temperatury oksydacja Zircaloy przez parę jest zbyt szybka, by utrzymać integralność koszulki.

ATF i nowa kryteria. Koszulki ATF (FeCrAl, Cr-coated Zircaloy) mają wyższą odporność na utlenianie do wyższych temperatur: FeCrAl toleruje do ~1 450°C. To może pozwolić na podniesienie limitu PCT lub zmniejszenie wymagań systemów ECCS (Emergency Core Cooling System). Trwają analizy USNRC w tym zakresie.

Alternatywne materiały ceramiczne dla reaktorów jądrowych: porównanie z UO₂

Przez dziesięciolecia badano różne ceramiki jako alternatywy lub uzupełnienia dla UO₂. Każda ma inny profil właściwości.

Dwutlenek toru ThO₂. Ceramika o wyższej temperaturze topnienia niż UO₂ (3 390°C vs. 2 865°C) i wyższym przewodnictwie cieplnym λ ≈ 10–13 W/(m·K) w temperaturach typowych. Główna wada: ThO₂ nie rozszczepialny — musi być "aktywowany" przez wychwyt neutronów (Th-232 + n → Pa-233 → U-233). Stosowany w indyjskim programie thorowym (AHWR-LEU) i historycznie w Shippingport LWBR. Ceramika ThO₂ ma lepsza odporność na korozję i mniejsze pęcznienie promieniacyjne niż UO₂, ale wymaga osobnych linii produkcyjnych.

Azotek uranu (UN). Jeden z najbardziej obiecujących materiałów dla reaktorów IV generacji i militarnych mikrorreaktorów:

  • Gęstość: 14,32 g/cm³ (vs. 10,96 g/cm³ dla UO₂) — zawiera 13,52 g U/cm³ vs. 9,67 g U/cm³ dla UO₂
  • Przewodnictwo cieplne λ ≈ 15–20 W/(m·K) (3–5× lepsze niż UO₂)
  • Temperatura topnienia: 2 850°C (porównywalnie z UO₂)
  • Wada krytyczna: UN + H₂O → UO₂ + NH₃ (reaguje z wodą). W reaktorach chłodzonych wodą wymaga szczelnych, atf-grade koszulek. Do zastosowań w reaktorach chłodzonych Na, Pb lub gazem.
  • BWXT Technologies testuje paliwo UN dla programu KRUSTY (mikroreaktory NASA i DOD).

Silicek uranu (U₃Si₂). Obiecujące paliwo ATF dla LWR:

  • Gęstość: 12,2 g/cm³; zawartość U: 9,26 g U/cm³ (nieznacznie niższa niż UO₂)
  • Przewodnictwo cieplne λ ≈ 10–15 W/(m·K) w zakresie 300–700°C (2–4× lepsze niż UO₂)
  • Temperatura topnienia: 1 665°C (!), znacznie niższa niż UO₂ → górna temperatura bezpieczeństwa ograniczona
  • Zachowanie pod irradiację: w 2016 roku test w HFIR (Oak Ridge) wykazał akceptowalne pęcznienie i brak anomalii do ~ 40 GWd/tU
  • Wada: U₃Si₂ + H₂O → UO₂ + ... (podatne na korozję przy pęknięciu koszulki). W LWR wymaga bardzo szczelnych koszulek ATF.
  • Westinghouse i Global Nuclear Fuel złożyły wnioski do NRC o licencjonowanie U₃Si₂ jako paliwa LWR (projekt EnCore ATF i IronClad).

Węglik uranu (UC). Stosowany historycznie w reaktorach prędkich (EBR-I, EBR-II, TREAT). Gęstość 13,6 g/cm³, λ ≈ 20 W/(m·K). Wada: reaguje z parą i wodą. W wysokich temperaturach reaguje z cyrkonem. Stosowane tylko w reaktorach prędkich z chłodzeniem Na lub Pb.

Ceramiki kompozytowe TRISO. TRISO (TRi-Isotropic) to kompozytowa mikroczastka:

  • Jądro: UO₂, UCO lub UN (∅ 0,3–0,5 mm)
  • Otoczone 4 warstwami ceramicznymi: buforowy pirolityczny C (500 μm) → IPyC (izotropowy pirolit) → SiC (∅ 35 μm) → OPyC (zewnętrzny pirolit)
  • Temperatura pracy do 1 600°C bez uwalniania FP
  • Stosowane w reaktorach HTR (High Temperature Gas-cooled Reactor): HTTR (Japonia), HTR-PM (Chiny, w budowie), PBMR (RPA, zatrzymany), X-energy Xe-100 (USA, planowany)
  • TRISO to najdoskonalszy znany system retencji produktów rozszczepienia w ceramice jądrowej

Ceramika UO₂ a reaktory IV generacji: nowe wyzwania

Reaktory IV generacji (IV-Gen) działają w innych warunkach temperaturowych i neutronowych niż LWR, co stawia nowe wymagania wobec ceramiki jądrowej.

Temperatury wylotu chłodziwa IV-Gen. Parametry termiczne:

  • LWR (PWR/BWR): temperatura wylotu chłodziwa 320°C (PWR), 287°C (BWR)
  • Reaktory solno-fluorowe (MSR, TMSR-LF1): 650–700°C
  • Reaktory helowe HTGR (HTR-PM): 750–950°C
  • Reaktory sodowe FNR (BN-1200): 550°C
  • Reaktory ołowiowo-bizmutowe LFR: 480–550°C
  • VHTR (Very High Temperature Reactor, Gen IV): wylot 900–1 000°C

Wyższe temperatury oznaczają, że centrum pastylki przy HTGR lub VHTR mogłoby osiągnąć 1 400–1 800°C. Stąd zainteresowanie TRISO (wytrzymuje do 1 600°C) zamiast UO₂ pellets.

Spektrum neutronów a reaktywność UO₂. W reaktorach prędkich FNR spektrum neutronów jest inne niż w LWR — neutrony prędkie. Przekrój czynny U-235 na rozszczepienie jest ok. 10× niższy w spektrum prędkim niż termicznym. Dlatego reaktory prędkie wymagają wyższego wzbogacenia lub plutonu jako paliwa. Paliwo metaliczne (U-Pu-Zr) lub ceramiczne UC w reaktorach FNR zastępuje UO₂ ze względu na:

  • Wyższą gęstość uranu per cm³ (ważne przy prędkim spektrum)
  • Lepsze przewodnictwo cieplne (mniej problemu z temperaturą centrum)
  • Wyższą zawartość aktywnych izotopów (wyższe wzbogacenie)

MSR i "paliwo ciekłe". W reaktorach MSR (Molten Salt Reactor) "ceramika" znika: paliwo jest ciekłym stopem fluorków (np. LiF-BeF₂-ThF₄-UF₄ dla cyklu Th-U, lub LiF-NaF-UF₄ dla cyklu U). Nie ma problemu pęcznienia, PCI, gazów rozszczepialnych w koszulce — bo gazy (Xe, Kr) spontanicznie wydzielają się z cieczy i są wypompowywane. Wyzwanie: korozja reaktora solami fluorkowymi w temp. 650–750°C, od których żaden metal nie jest w 100% odporny.

Rola ceramiki jądrowej w bezpieczeństwie biernym (passive safety)

Jeden z kluczowych argumentów za nową generacją reaktorów SMR to bezpieczeństwo bierne — reaktory, które w awarii "same się wyłączają" bez działania operatora.

Ujemny doppler a ceramika UO₂. Efekt Dopplera (poszerzenie rezonansów pochłaniania U-238 przy wzroście temperatury) zależy od tempa, w jakim temperatura ceramiki rośnie. Ceramika UO₂ o niskiej przewodności cieplnej ma wysoką temperaturę centrum → silne efekty Dopplera → szybka samoregulacja przy wzroście mocy. Paradoksalnie, niska λ UO₂ (wadliwa z punktu widzenia termiki) jest KORZYSTNA z punktu widzenia dynamiki reaktora: paliwo szybko nagrzewa się lokalnie, zwiększając pochłanianie U-238 i wyhamowując reakcję łańcuchową.

Bezpieczeństwo bierne NuScale. Reaktor NuScale Power Module (SMR, 77 MWe) ma pasywny system chłodzenia powyłączeniowego: naturalny obieg konwekcyjny chłodziwa (bez pomp) przez zintegrowany obieg pierwotny. W awarii bez zasilania: ciepło szczątkowe jest odprowadzane siłami grawitacji i konwekcji przez 72+ godziny bez żadnego działania operatora. Ceramika UO₂ z ustalonymi właściwościami cieplnymi jest kluczem do modelowania, czy takie pasywne chłodzenie wystarczy.

eVinci (Westinghouse) — stały rdzeń na lata. eVinci to mikroreaktior (< 5 MWe) z paliwem TRISO w grafitowej matrycy, chłodzony rurami cieplnymi z sodem (heat pipes). Projekt: 8–10 lat bez wymiany paliwa. Ceramika TRISO zachowuje swoje właściwości przez cały ten czas bez PCI (brak metal-cladding), bez wycieku FP. Brak ruchomych części — reaktor "bije jak serce" bez operatora na miejscu.

Zarządzanie odpadami z ceramiki jądrowej: back-end paliwa UO₂

Po wyładowaniu z reaktora kasety paliwowe trafiają do długotrwałego składowania. Ceramika UO₂ odgrywa kluczową rolę w geochemii odpadów.

Trwałość chemiczna spiekonego UO₂. Jedną z głównych zalet spiekonego UO₂ jako materiału odpadów jest jego chemiczna trwałość. Spiekana ceramika UO₂ w warunkach suchego składowania (temp. < 400°C) jest niemal inertna: nie hydrolizuje, nie utlenia się (jeśli bez dostępu tlenu), nie zmienia mikrostruktury. To czyni stos spieków UO₂ dobrym "pojemnikiem" na długotrwałe aktynowce (Pu-239, t½ = 24 110 lat; Np-237, t½ = 2,14 mln lat) i produkty rozszczepienia (Cs-135, t½ = 2,3 mln lat; Se-79, t½ = 327 000 lat).

Czas składowania a rozpad cieplny. Wypalona kaseta po 10 latach w basenie ma moc cieplną ok. 200–500 W (dla kasety 460 kgHM po burnupie 50 GWd/tU). Po 50 latach: ok. 50–100 W. Ta resztkowa generacja ciepła określa wymagania dla pojemnika suchego składowania (DSC – Dry Storage Cask): musi on odprowadzić naturalna konwekcją tę moc termiczną bez przekroczenia 400°C (limit dla cyrkonowych koszulek przy długotrwałym przechowywaniu).

Pojemniki HLW i głębokie składowanie geologiczne. Spiekane pastylki i koszulki cyrkonowe będą — w scenariuszu "once-through" — bezpośrednio umieszczane w pojemnikach do głębokiego składowania geologicznego (HLW containers). Materiały pojemników (miedź — model fiński KBS-3, stal - model francuski, ceramika — modele japońskie) otoczą ceramikę UO₂. Przez tysiące lat: ceramika UO₂ musi pozostać stabilna w środowisku skalnym (woda gruntowa, ciśnienie górotworu, temperatura ok. 50–200°C).

Wyniki testów długotrwałej trwałości. Modelowanie i testy przyspieszonej korozji (Studsvik, PSI Villigen, JAERI) wskazują, że szybkość rozpuszczania UO₂ w wodzie gruntowej pH 7–8 bez tlenu: ok. 10⁻⁸–10⁻⁷ g/(cm²·dzień). Przy powierzchni 1 pastylki ok. 7 cm²: ubytek 7×10⁻⁸–7×10⁻⁷ g/dzień. Dla 1 kg pastylek (ok. 150 pastylek): czas "rozpuszczenia" > 10⁵ lat w warunkach beztlenowych. Geologiczne składowiska mogą więc skutecznie izolować pastylki UO₂ od biosfery przez wymagane > 100 000 lat.

Scenariusz napowietrzenia (oxidative dissolution). W kontakcie z tlenem lub wodą utlenioną (radioliza wody gruntowej: H₂O + γ → H₂O₂ + OH·) ceramika UO₂ ulega utlenieniu do UO₃ lub U₃O₈, które są znacznie łatwiej rozpuszczalne. To krytyczne dla projektów składowisk: pojemniki muszą zapobiec dostępowi tlenu przez > 100 000 lat. Stąd wybór anoksycznych formacji skalnych (granit, argil) i metalicznych pojemników redukcyjnych (miedź w modelu KBS-3 utlenia H₂O produkując H₂, tworząc lokalnie warunki redukcyjne).

Produkcja ceramiki jądrowej w Polsce i na świecie: infrastruktura i producenci

Globalna mapa produkcji ceramiki UO₂. Na świecie działa kilkanaście zakładów produkujących spiekane pastylki UO₂. Największe z nich:

Producent Kraj Zdolność (tHM/rok) Stopy Zr
Framatome (Romans-sur-Isère) Francja ok. 900 M5, Zircaloy-4
Framatome (Lingen) Niemcy ok. 650 M5, Zircaloy-4
Westinghouse (Columbia, SC) USA ok. 1 000 ZIRLO, Zircaloy-4
Westinghouse (Västerås) Szwecja ok. 600 ZIRLO, Zircaloy-4
TVEL (Elektrostal) Rosja ok. 2 000 E110
CGNPC (Yibin) Chiny ok. 1 000 (rosnąca) zircaloy chiński
Global Nuclear Fuel (Wilmington) USA ok. 1 200 Zircaloy-2 (BWR)
KEPCO NF (Daejeon) Korea Płd. ok. 700 HANA
NFI (Tokai) Japonia ok. 800 Zircaloy-2, NSF

Polska nie ma żadnego zakładu produkcji ceramiki jądrowej ani koszulek cyrkonowych. W perspektywie programu jądrowego wszystkie pastylki, koszulki i kasety będą importowane.

Polska a ceramika jądrowa. NCBJ (Narodowe Centrum Badań Jądrowych) w Świerku prowadzi badania materiałowe na reaktorze badawczym MARIA (30 MWt, kanały testowe). W przeszłości (lata 70.–80.) NCBJ testowało próbki ceramicznych materiałów jądrowych polskiej produkcji (w ramach programu naukowego RWPG/Blok Wschodni). Po 1990 roku te prace zanikły.

Koszt inwestycji w fabrykę paliwa jądrowego. Zbudowanie zakładu produkującego pastylki UO₂ i kasety paliwowe dla LWR wymaga:

  • Inwestycji ok. 200–400 mln EUR (przy zdolności 400–600 tHM/rok)
  • Kilkuletniego okresu licencjonowania (UJD SK dla Czech, UJD PL, NRC dla USA itp.)
  • Umowy licencyjnej z właścicielem projektu paliwa (Westinghouse, Framatome, EDF)
  • Wykwalifikowanego personelu (ok. 200–500 pracowników, z których 30–50% to specjaliści wymagający 5+ lat szkolenia)
  • Rynku zbytu: co najmniej 2–3 reaktory krajowe lub silne umowy eksportowe

Dla Polski, z perspektywą 6 bloków LWR do 2050 roku (łącznie ok. 6 000–8 000 MWe), roczne zapotrzebowanie na paliwo wyniosłoby ok. 150–250 tHM/rok. To małe jak na skalę samodzielnego zakładu. Realistyczniejsze jest uczestnictwo w istniejących zakładach europejskich (udział w Framatome Lingen lub nowym zakładzie Westinghouse w Polsce/Europie Środkowej).

Ceramika UO₂ a długookresowe wyzwania środowiskowe: thorium i zamknięty cykl

Ceramika jądrowa to nie tylko UO₂. Poszukiwania ulepszeń materialnych są motywowane zarówno bezpieczeństwem, jak i dążeniem do zamkniętego cyklu paliwowego.

Ceramika (U,Pu)O₂ — paliwo MOX. Mixed Oxide (MOX) to ceramika, w której ZrO₂ nie istnieje — zamiast tego mamy mieszaninę UO₂ i PuO₂. Technicznie: bardzo podobna do UO₂ (ta sama struktura fluorytu, podobne parametry sieciowe), ale radioaktywność proszku PuO₂ wymaga szczelnych kabinach glovebox (rękawicowych skrzynkach z atmosferą azotu). Spiekanie MOX odbywa się w tych samych warunkach co UO₂ (~1 600–1 700°C), ale niejednorodność rozkładu PuO₂ w matrycy UO₂ jest dodatkowym wyzwaniem mikrostrukturalnym (hot spots).

Ceramika (Th,U)O₂. Ceramika tlenku toru z dodatkiem U (lub U-233 w cyklu torowym) jest interesującą alternatywą. ThO₂-UO₂ ma lepsze właściwości:

  • Wyższa temperatura topnienia (~3 390°C dla ThO₂, mieszanina ok. 3 000–3 200°C)
  • Wyższe przewodnictwo cieplne (~10–12 W/(m·K) dla ThO₂)
  • Niższe tworzenie aktynowców wyższych (no Pu, Am, Cm z Th)

Wadą jest brak doświadczenia przemysłowego (poza historycznym Shippingport LWBR i indyjskim PHWR). Nowe projekty: Thor Energy (Norwegia) testuje paliwa ThO₂-UO₂ w reaktorze Halden (zamknięty 2018), TVEL bada ceramikę ThO₂-UO₂ dla VVER.

Zamknięty cykl a ceramika. Zamknięty cykl paliwowy (przerób PUREX + MOX) zmienia strategię "end-of-life" ceramiki UO₂: zamiast składowania w nienaruszonym stanie, pastylki są roztwarzane kwasem azotowym (HNO₃). Ceramika UO₂ roztwarza się relatywnie łatwo w 8M HNO₃ w 90°C: UO₂ + 2HNO₃ + 2[O] → UO₂(NO₃)₂ + H₂O. Szybkość jest wystarczająca dla przemysłu, ale nie-całkowite roztworzenie (tzw. insoluble residue) jest problemem. Ceramika z dużą ilością zanieczyszczeń metalicznych lub ceramiki alternatywne (UN, U₃Si₂) mają nieco inne charakterystyki roztwarzania.

Trwałość ceramiki UO₂ po przerobie — SRS (Synthetic Rock Stabilization). W końcowym etapie przerobu, gdy ciekłe odpady HLW (High Level Waste) są zeszklane w borokrzemianie, część aktynowców i FP trafia do matrycy szklanej. Badano ceramiczne matryce (SYNROC — syntetyczna skała bazaltowa: cyrkon ZrSiO₄, perowskit, hollandit) jako alternatywę dla szkła: ceramika immobilizuje radioaktywne izotopy bardziej trwale niż szkło. ANSTO (Australia) i Russatom zbudowały prototypowe linie SYNROC, ale komercjalizacja jest wciąż w toku.

Radiologiczne aspekty produkcji i stosowania ceramiki UO₂

Ceramika UO₂ jest substancją radioaktywną (słabą, LEU), ale wymaga przestrzegania przepisów radiologicznych na każdym etapie cyklu życia.

Promieniowanie alfa UO₂. LEU (4–5% U-235) emituje promieniowanie alfa od U-234, U-235 i U-238. Aktywność alfa proszku UO₂ (4,5% wzbogacenia): ok. 0,7–0,8 MBq/g. Alfa-cząstki są pochłaniane przez kilkanaście cm powietrza lub przez arkusz papieru — nie przenikają przez skórę zewnętrznie. Zagrożenie pojawia się przy wdychaniu lub połknięciu pyłu UO₂.

Toksyczność chemiczna vs. radiologiczna. Uran jest toksyczny chemicznie (nerkotoksyczny ciężki metal) nawet bez radioaktywności:

  • Uran depozytuje się w kościach, nerkach, wątrobie
  • ATSDR (USA): oral MRL = 0,003 mg/kg/dzień dla długookresowej ekspozycji
  • Limity powietrzne: 0,05 mg/m³ (OSHA PEL) dla naturalnego U; niższe dla wzbogaconego
  • Chemiczna toksyczność UO₂ dominuje nad radiologiczną dla pracowników fabryk LEU

Kontrola ekspozycji w fabrykach. Fabryki UO₂ implementują:

  • Systemy wentylacyjne klasy HEPA do wychwytywania pyłów ceramicznych
  • Monitoring powietrza (przetworniki aerozolowe, próbkowanie filtracyjne)
  • Dozymetria osobista: promieniowanie zewnętrzne gamma (Pu-234m, Th-234 od U-238 chain)
  • Badania wydychanego powietrza (nasal/lung count) dla pracowników długotrwale narażonych
  • Roczne dozymetrie urologiczne (wykrywanie U w moczu jako marker wchłonięcia)

Eksport i kontrola handlowa. Wzbogacony UO₂ (LEU) jest materiałem kontrolowanym na podstawie:

  • Reżimu NPT (Układ o nierozprzestrzenianiu broni jądrowej)
  • Reżimu eksportowego NNS (Nuclear Non-Proliferation Treaty): każdy kraj importujący LEU musi mieć umowę IAEA (INFCIRC/153 lub AP)
  • Reżimu USA (10 CFR Parts 110, Nuclear Export Licensing): LEU eksportowane z USA wymaga licencji DOE
  • Euratom Supply Agency (ESA): zarządza dostawami materiałów jądrowych w UE

Dla Polski jako przyszłego importera LEU dla reaktorów: umowa o Stowarzyszeniu Euroatom i ewentualne dwustronne umowy 123 Agreement (USA-Polska, aktywne od 2023 roku) określają warunki transferu UO₂ z USA do Polski.

Interdyscyplinarność ceramiki jądrowej: podsumowanie połączeń

Ceramika jądrowa (UO₂) jest zaskakująco interdyscyplinarnym tematem, łączącym chemię, fizykę materiałową, neutronikę, mechanikę i inżynierię bezpieczeństwa.

Łańcuch powiązań. Każda właściwość ceramiczna przekłada się bezpośrednio na parametr inżynieryjny i w konsekwencji na bezpieczeństwo lub ekonomię reaktora:

  • Przewodność cieplna λ → temperatura centrum pastylki → margines do topnienia → ograniczenie mocy reaktora
  • Porowatość → retencja gazów rozszczepialnych → ciśnienie w pręcie → ograniczenie burnupu
  • Rozmiar ziarna → dyfuzja Xe, Kr → uwalnianie gazów → aktywność chłodziwa
  • Skurczenie spiekania → tolerancje wymiarowe → szczelina gazowa → termika pręta
  • Wytrzymałość na pękanie → fragmentacja pastylki → PCI → uszkodzenie koszulki

Nauka wciąż odkrywa. Pomimo dziesięcioleci badań, mechanizmy zachowania się UO₂ pod irradiają przy burnupach > 70 GWd/tU nie są w pełni wyjaśnione. "High burnup structure" (HBS) rozumiana jest modelowo dopiero od lat 90. Zachowanie UO₂ przy szybkich wzrostach mocy (RIA) przy burnupie > 50 GWd/tU jest nadal przedmiotem aktywnych badań (programy NEA/OECD, IAEA CRP). Nowe "doped" ceramiki (Cr₂O₃, Al₂O₃, SiO₂ addytywy) pokazują, że przestrzeń optymalizacji mikrostruktury nie jest wyczerpana.

Powiązane materiały

Ćwiczenia praktyczne

Przygotuj tabelę "własność materiałowa -> konsekwencja reaktorowa". Uzupełnij wiersze: gęstość pastylki, porowatość, średnica pastylki, szczelina gazowa, rodzaj gazu wypełniającego, szczelność koszulki, przewodność cieplna, pęcznienie paliwa.

Następnie opisz, które z tych własności można sprawdzać przed załadunkiem, a które ujawniają się dopiero podczas pracy i po wyładunku paliwa. To ćwiczenie uczy, dlaczego kwalifikacja paliwa jest procesem, a nie jednorazowym pomiarem.

Na podstawie powyższego tekstu wyjaśnij: dlaczego wzrost ciśnienia gazu rozszczepialnych w pręcie przy burnupie 50 GWd/tU (z 2–3 MPa do 5–9 MPa) nie powoduje natychmiastowego pęknięcia koszulki? Jakie mechanizmy projektowe zapobiegają awarii?

Przejdź do ćwiczenia interaktywnego
