Streszczenie

UF6 jest świetnym nośnikiem do wzbogacania, ale nie jest końcowym paliwem reaktorowym. Po wzbogaceniu trzeba go przekształcić z powrotem w tlenek uranu, uformować proszek UO2, sprasować pastylki, spiec je, wyszlifować, zamknąć w koszulkach cyrkonowych i złożyć w pręty oraz kasety paliwowe.1

Ten etap pokazuje, że paliwo jądrowe jest produktem precyzyjnej ceramiki technicznej. Reaktor nie pracuje na "uranie" w sensie potocznym, ale na uporządkowanym układzie pastylek, gazu wypełniającego, koszulki i całej geometrii kasety.

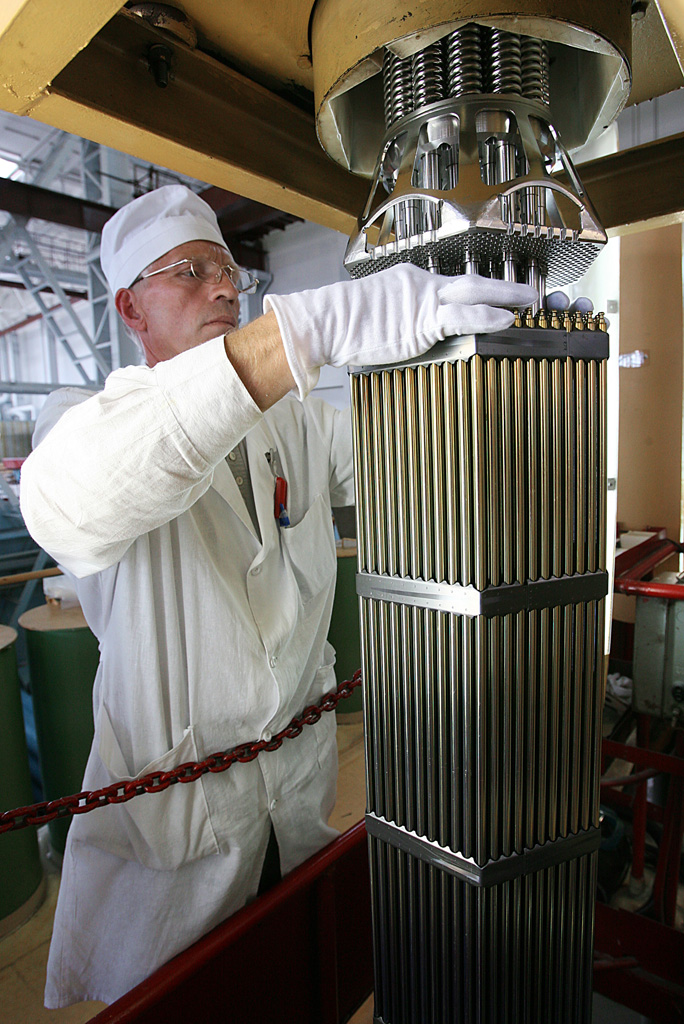

Kontrola gotowej kasety paliwowej. Pokazuje końcowy produkt front-endu. Źródło: Wikipedia/Wikimedia, File:RIAN archive 132602 Fuel assembly final inspection.jpg, licencja: CC BY-SA 3.0.
Kontrola gotowej kasety paliwowej. Pokazuje końcowy produkt front-endu. Źródło: Wikipedia/Wikimedia, File:RIAN archive 132602 Fuel assembly final inspection.jpg, licencja: CC BY-SA 3.0.

Rozszerzenie tematu

Po wzbogaceniu uran nadal jest w postaci chemicznej dogodnej dla separacji izotopów, a nie dla rdzenia reaktora. UF6 trzeba zdekonwertować do UO2. Nukleo opisuje ten etap jako przejście do czarnego proszku tlenku uranu, który następnie poddaje się obróbce ceramicznej.1 To ważne, bo oddziela język wzbogacania od języka paliwa.

Pierwszym produktem użytecznym dla fabrykacji jest proszek UO2. Jego znaczenie nie kończy się na wzorze chemicznym. Liczy się granulacja, czystość, jednorodność, zachowanie przy prasowaniu i zdolność do spiekania. Z proszku formuje się małe cylindryczne pastylki. Na tym etapie paliwo zaczyna mieć geometrię, która później będzie decydowała o przewodzeniu ciepła, szczelinie gazowej i mechanice pręta.

Następnie pastylki są spiekane w wysokiej temperaturze. Nukleo podaje orientacyjnie około 1700 °C jako poziom temperatury spiekania.1 W artykule dydaktycznym ta liczba nie jest recepturą procesu, lecz wskazówką skali: paliwo reaktorowe jest ceramiką, a nie luźnym proszkiem. Po spiekaniu pastylki są szlifowane do dokładnych wymiarów, bo pręt paliwowy ma ograniczoną przestrzeń i musi pracować przewidywalnie przez lata.

Kolejny element to koszulka paliwowa. W reaktorach wodnych typowym materiałem są stopy cyrkonu, ponieważ mają korzystne własności mechaniczne, odporność korozyjną i niewielkie pochłanianie neutronów. Koszulka nie jest opakowaniem transportowym. To pierwsza bariera dla produktów rozszczepienia, część mechaniki rdzenia i element bezpieczeństwa.

Konwersja UF6 → UO2: trzy metody przemysłowe

Zanim można wyprodukować pastylkę paliwową, trzeba przetworzyć gazowy UF6 do ceramicznego UO2. Istnieją trzy główne metody przemysłowe, każda o nieco innych właściwościach produktu.

Metoda ADU (Ammonium DiUranate). Najstarsza i historycznie dominująca metoda. UF6 jest hydrolizowany wodą: UF6 + 2H₂O → UO₂F₂ + 4HF. Następnie UO₂F₂ jest strącany amoniakiem: 2UO₂F₂ + 6NH₃ + 3H₂O → (NH₄)₂U₂O₇ + 4NH₄F. Osad ADU jest filtrowany, suszony i kalcynowany w 700–900°C w atmosferze powietrza → UO₃, a następnie redukowany wodorem w 700–800°C → UO₂. Zalety: prosta chemia, dobre opanowanie. Wady: fluorki wymagają usunięcia, proszek bywa trudny do prasowania.

Metoda AUC (Ammonium Uranyl Carbonate). Lepsza kontrola granulacji proszku. UF6 + H₂O + CO₂ + NH₃ → (NH₄)₄UO₂(CO₃)₃ (karbonian amonu uranylowego). Strącony osad kalcynowany i redukowany jak wyżej. Proszek AUC ma lepszy przepływ i prasowanie niż ADU – dlatego wiele nowoczesnych fabryk preferuje AUC. Stosowana m.in. przez Westinghouse w Springfield, UK.

Metoda IDR (Integrated Dry Route). Najnowsza i najczystsza metoda. UF6 w fazie gazowej jest bezpośrednio nawilżany parą: UF6 + 2H₂O → UO₂F₂ + 4HF; następnie zredukowany wodorem w jednym etapie: UO₂F₂ + H₂ → UO₂ + 2HF. Produkt UO₂ ma mniejszą zawartość fluorków i jest bardziej jednorodny. IDR stosowany przez Orano (Romans-sur-Isère, Francja).

Wspólne wymagania proszku UO₂:

  • Gęstość nasypowa: 1,5–2,5 g/cm³ (dla dobrego prasowania)
  • Powierzchnia właściwa BET: 1–5 m²/g
  • Czystość: > 99,9% UO₂, zawartość F < 10 ppm, Cl < 5 ppm
  • Współczynnik O/M (stosunek tlen/uran): 2,00 ± 0,01 (UO₂ stechiometryczne)
  • Brak wielkich aglomeratów (> 200 μm) – by zapewnić jednorodne prasowanie

Prasowanie i formowanie pastylek

Proszek UO₂ jest przerabiany na pastylki – małe cylindry o precyzyjnie kontrolowanej geometrii.

Prasy. Dwa typy prasowania:

  1. Matrycowe (osiowe): proszek wsypany do cylindrycznej matrycy jest ściskany z obu stron stemplami. Szybkie (> 100 pastylek/min na prasie), ale może dawać nierównomierną gęstość między środkiem a krawędziami pastylki.
  2. Izostatyczne (CIP – Cold Isostatic Pressing): proszek umieszczony w elastycznych workach gumowych jest ściskany ciśnieniem cieczy z każdej strony równomiernie. Daje bardziej jednorodną gęstość, ale wolniejsze i droższe.

W przemysłowej fabrykacji paliwa LWR dominuje prasowanie matrycowe (osiowe lub transverse die pressing), z kontrolą masy każdej pastylki (±0,5 g tolerancja) i kontrolą gęstości (przez pomiar wymiarów i masy). Gęstość "zielonej" (przed spiekaniem) pastylki: ok. 50–55% gęstości teoretycznej UO₂ (10,96 g/cm³) = ok. 5,5–6,0 g/cm³.

Geometria pastylki "zielonej" i "sintered". Typowa pastylka dla LWR (AP1000, PWR):

  • Średnica: ok. 8,2 mm (przed spiekaniem: 8,6 mm – skurczenie ok. 4–5%)
  • Długość: ok. 9,8 mm (przed spiekaniem: 10,3 mm)
  • Masa: ok. 6,7 g UO₂ (sintered)

Pastylki mają chanfery (fazy na krawędziach czołowych) i/lub wgłębienie czołowe (dishplate), które zwiększają kontakt termiczny między pastylkami i kompensują różne rozszerzenie termiczne.

Spiekanie: kluczowy krok ceramiczny

Spiekanie to etap, który przekształca sprasowany proszek w ceramikę o wysokiej gęstości i określonej mikrostrukturze.

Warunki spiekania. Pastylki są umieszczane w łódkach molibdenowych lub wolframowych i przechodzą przez piec tunelowy (lub wsadowy) w atmosferze H₂ lub H₂/N₂ w temp. 1 600–1 750°C przez 4–8 godzin. Temperatura 1 700°C jest typowym optimum – wyżej rośnie energia ziaren i mikrostruktura staje się zbyt gruba; niżej gęstość jest niewystarczająca.

Mechanizm spiekania. W wysokiej temperaturze atomy uranu i tlenu dyfundują po granicach ziaren. Małe pory między ziarnami UO₂ stopniowo zanikają (kurczą się i zamknią). Gęstość wzrasta z ok. 50% do 94–97% TD (Theoretical Density = 10,96 g/cm³). Rozmiar ziarna rośnie z < 1 μm do 5–20 μm.

Kontrola mikrostruktury. Mikrostruktura spieków UO₂ ma ogromne znaczenie:

  • Rozmiar ziarna: większe ziarna → lepszy transport gazów rozszczepialnych (Xe, Kr) do granic ziaren → wolniejsze puchnięcie podczas irradiacji. Standard: 8–12 μm ziarna dla paliwa standardowego
  • Porowatość: ok. 4–6% wolnej porowatości (zamkniętej i otwartej) → pozwala na akumulację gazów rozszczepialnych
  • Czystość: brak zanieczyszczeń o niskim punkcie topnienia (Bi, Pb, Te) – które mogłyby topić się lokalnie i naruszać integralność pastylki

Addytywy do kontroli mikrostruktury. Chromia (Cr₂O₃): dodatek 0,1–0,5% mas. do proszku UO₂ przed prasowaniem. Chromia promuje wzrost ziarna podczas spiekania → ziarna 20–30 μm (zamiast 8–12 μm). Pastylki "chromia-doped" mają wyższy burnup możliwy do osiągnięcia (ok. 60–70 GWd/tU) i wolniejsze puchnięcie. Stosowane w niektórych programach EDF i przez Framatome (paliwo "Cr₂O₃ doped UO₂").

Koszulki cyrkonowe: materiał i właściwości

Koszulka (rura cyrkonowa) to element krytyczny z punktu widzenia bezpieczeństwa reaktora – stanowi pierwszą barierę dla produktów rozszczepienia.

Cyrkon i jego właściwości jądrowe. Cyrkon (Zr, Z=40) ma przekrój czynny na pochłanianie neutronów termicznych σ_a = 0,18 barna – jeden z najniższych spośród metali konstrukcyjnych. Dla porównania: stal nierdzewna (Fe: 2,5 b, Cr: 3,1 b, Ni: 4,5 b). To czyni cyrkon idealnym do koszulek – minimalnie "kradnie" neutrony z rdzenia.

Czynienie cyrkonu "reaktorowym". Naturalny cyrkon zawiera hafn (Hf, Z=72) w ilości ok. 1–3%, a hafn pochłania neutrony bardzo silnie (σ_a ≈ 100 b). Dla zastosowań jądrowych cyrkon musi być oddzielony od hafnu metodą ekstrakcji ciekło-ciekłej lub destylacji. Cyrkon reaktorowy: < 100 ppm Hf.

Stopy cyrkonu. Czyste Zr jest zbyt miękkie. Stosowane są stopy:

  • Zircaloy-4 (Zr-1,5%Sn-0,2%Fe-0,1%Cr): klasyczny stop PWR/BWR. Dobra odporność korozyjna w wodzie do ok. 350°C. Stosowany od lat 50.
  • M5 (Zr-1%Nb) Orano/Framatome: niższe pochłanianie neutronów niż Zircaloy-4 (Nb ma niski σ_a), lepsza odporność na korozję przy wyższym burnup. Stosowany w EPR i nowszych PWR EDF.
  • E110 (Zr-1%Nb) TVEL/Rosja: analog M5 dla reaktorów VVER. Inna mikrostruktura – opracowany niezależnie w ZSRR.
  • ZIRLO (Zr-1%Nb-1%Sn-0,1%Fe) Westinghouse: optimum między Zircaloy-4 a M5. Stosowany w reaktorach AP1000.

Właściwości mechaniczne koszulek. Koszulka cyrkonowa musi wytrzymać przez 3–5 lat irradiacji (jeden cykl bez wymiany):

  • Ciśnienie wewnętrzne helu: 1–3 MPa (rośnie z burnupem przez akumulację gazów rozszczepialnych)
  • Ciśnienie zewnętrzne chłodziwa: ok. 15 MPa (PWR) lub 7 MPa (BWR)
  • Temperatury: od ok. 300°C (zewnętrzna powierzchnia koszulki) do ok. 370°C (wewnętrzna powierzchnia)
  • Promieniowanie: neutronowe i gamma powoduje pełzanie promieniacyjne (radiation creep) i puchnięcie (swelling)

Odporność na warunki awarii. Przy utracie chłodziwa (LOCA – Loss of Coolant Accident) temperatura koszulki może wzrosnąć do 900–1 200°C w zależności od czasu trwania awarii. Cyrkon + para wodna: Zr + 2H₂O → ZrO₂ + 2H₂ (reakcja zircaloy-para, egzotermiczna). Wydzielony wodór H₂ może się zapalić lub eksplodować. To był mechanizm eksplozji wodorowychw Fukushimie (2011).

ATF (Accident Tolerant Fuel) – koszulki nowej generacji. Nowe technologie koszulek ATF:

  • FeCrAl (stop żelazo-chrom-aluminium): reaguje z parą o wiele wolniej niż Zr; temperatura inicjacji reakcji: > 1 300°C. Wada: 2,5× wyższe pochłanianie neutronów niż Zircaloy → wymaga ok. 0,5% wyższego wzbogacenia. Testowane przez Westinghouse (IRF Guardian), Global Nuclear Fuel i TVEL.
  • Cyrkon pokryty chromem (Cr-coated Zircaloy): cienka powłoka Cr (5–30 μm) przez PVD (Physical Vapor Deposition). Chromi jest bardziej odporny na utlenianie niż Zr, redukując wydzielanie H₂. Framatome "ChromaticTM" koszulki testowane w reaktorach EDF od 2019.
  • Koszulki SiC (węglik krzemu): kompozyt SiC/SiC, bardzo wysoka odporność termiczna. Wyzwanie: kruchość i uszczelnienie. W stadium badań laboratoryjnych.

Montaż prętów i kaset: od komponentów do elementu rdzenia

Ostatnim etapem fabrykacji jest montaż prętów paliwowych i kaset (fuel assemblies).

Załadunek prętów. Pastylki UO₂ są ładowane do koszulek cyrkonowych za pomocą automatycznych systemów – roboty zbierające pastylki z tacek i ładujące je do pionowych rur. Każda koszulka otrzymuje ok. 264–300 pastylek (w zależności od projektu reaktora). Na obu końcach umieszcza się sprężynki Inconelowe (końcówki, plug elements) i końcowe czopy stalowe, uszczelniane przez spawanie laserowe (GTAW – Gas Tungsten Arc Welding lub LAP – Laser Autogenous Plug welding). Przed zamknięciem koszulka jest napełniana helem do ciśnienia 2–3 MPa.

Hel w koszulce. Hel (He) jest używany jako gaz wypełniający z kilku powodów:

  • Wysoka przewodność cieplna (0,15 W/m/K) → minimalizuje rezystancję termiczną między pastylką a koszulką
  • Inertny chemicznie (nie reaguje z UO₂ ani Zr)
  • Łatwy do wykrywania przez spektrometrię mas → test szczelności koszulki

Szczelność prętów. Każdy pręt przechodzi test szczelności (He leak test) przed montażem w kasetę. Limit: < 10⁻⁸ std·cm³/s He (próżniowy test helowy). Niespełnienie tego kryterium → odrzucenie pręta. W całej kasecie (264 prętów) nie może być żadnego nieszczelnego.

Montaż kasety. 264 pręty paliwowe (plus 25 rur paliwowych bez paliwa dla prętów kontrolnych i instrumentacji) są montowane w kratownicy spacerowej (grid spacers) – 8–11 kratek na długości kasety, wykonanych ze stopu Inconel lub Zircaloy. Kaseta AP1000 (17×17 prętów) ma łączną długość ok. 4,6 m (aktywna część: ok. 3,66 m) i waży ok. 540 kg (z UO₂). 157 kaset wypełnia rdzeń AP1000.

Kontrola końcowa. Gotowa kaseta jest mierzona: wymiary zewnętrzne, prostoliniowość, rozmieszczenie prętów (fotografia lub optyczna metoda 3D), waga całkowita. Dokumentacja QA (Quality Assurance) jest kompletowana i certyfikat jakości wystawiany dla każdej kasety – numer seryjny kasety, numery seryjne koszulek, dane spiekania pastylek, wyniki testów szczelności. Ten pakiet dokumentacji podróżuje razem z kasetą do elektrowni.

Promieniowanie i ciepło w gotowej kasecie: co się dzieje w rdzeniu

Po załadunku do rdzenia kaseta przechodzi przez dramatyczny cykl jądrowy trwający 12–18 miesięcy.

Temperatura paliwa w normalnej pracy. Średnia temperatura UO₂ w centrum pastylki: ok. 700–900°C dla paliwa w środku kampanii (po 12 miesiącach wypalenia gęstość mocy spada). Temperatura powierzchni koszulki: ok. 310–330°C (od chłodziwa 300°C + ΔT przez warstwę tlenku).

Ciepło szczątkowe po wyładunku. Bezpośrednio po wyłączeniu reaktora paliwo nadal produkuje ciepło od produktów rozszczepienia (dekady radioaktywne). Ciepło szczątkowe spada wykładniczo:

  • Po 1 sekundzie: ok. 7% mocy nominalnej
  • Po 1 godzinie: ok. 1% mocy nominalnej
  • Po 24 godzinach: ok. 0,5% mocy
  • Po 1 tygodniu: ok. 0,3%
  • Po 1 roku: ok. 0,1%

Nawet 0,5% mocy nominalnej kasety AP1000 (kaseta prod. 40 kW termicznych) = 200 W szczątkowego ciepła dzień po wyładunku. To wymaga ciągłego chłodzenia basenu wypalonego paliwa.

Gaz rozszczepialny w prętach. Podczas wypalania w paliwie produkowane są gazy (Xe-133, Kr-85, He-4 z alfa-emiterów). Część tych gazów "ucieka" z pastylek UO₂ przez granice ziaren do przestrzeni gazowej na górze pręta (plenum). Ciśnienie w prętach rośnie z burnupem – przy burnup 50 GWd/tU ciśnienie wewnętrzne może wzrosnąć do 5–8 MPa od gazu rozszczepialnego. Projekt pręta musi to uwzględniać (plenum – pusta przestrzeń na gaz, o długości 10–15 cm na górze pręta).

Kasety specjalne: paliwo MOX, HALEU i TRISO

Nie wszystkie kasety to standardowe UO₂ LEU. Różne typy paliwa wymagają modyfikacji fabrykacji.

Paliwo MOX (Mixed Oxide Fuel). Fabrykacja MOX (PuO₂ + UO₂) wymaga specjalnych zakładów z ekranowaniem i wentylacją z powodu radioaktywności plutonu. Proszek PuO₂ jest mieszany z proszkiem UO₂ w stosunku zależnym od składu plutoniu (4–10% PuO₂). Homogenizacja jest krytyczna – niejednorodne rozmieszczenie PuO₂ w pastylce → miejscowe przegrzanie ("hot spots"). Fabrykacja MOX: Melox (Orano, Marcoule, Francja) – jedyny komercyjny zakład w UE.

Paliwo HALEU (High-Assay Low-Enriched Uranium). Dla SMR wymagających 10–20% U-235: ta sama ceramika UO₂, ale wyższy stopień wzbogacenia. Wymaga zaostrzonych procedur bezpieczeństwa nuklearnego (masa krytyczna jest niższa dla wyżej wzbogaconego materiału → mniejsze ilości są bezpieczne jednocześnie). Zmieniają się procedury kontroli masy ("nuclear criticality safety" – NCS).

Paliwo TRISO. Zupełnie inna geometria: mikrokulki (ok. 1 mm średnicy) z jądrem UCO lub UO₂ i 4 warstwami ceramicznymi. Stosowane w reaktorach gazowychi pebble-bed (HTR). Produkcja: X-energy (USA, projekt TRISO-X w Oak Ridge), BWXT (USA). Ceramika TRISO nie jest zwykłą pastylką – to najdoskonalszy system retencji produktów rozszczepienia.

Właściwości termofizyczne UO₂ pod irradiację: fizyka w rdzeniu reaktora

Ceramika UO₂ to jeden z najgorzej przewodzących ciepło materiałów spośród stosowanych jako paliwo. Ta cecha determinuje całą termikę rdzenia.

Przewodność cieplna UO₂. W temperaturze pokojowej λ ≈ 8–10 W/(m·K). Przy 700°C λ ≈ 3–4 W/(m·K). Przy 1 200°C λ ≈ 2,0 W/(m·K). Dla porównania: stal nierdzewna λ ≈ 15 W/(m·K), grafit λ ≈ 100–150 W/(m·K). Niska przewodność cieplna UO₂ oznacza, że gradient temperatury w pastylce jest bardzo duży: powierzchnia 330°C, centrum 700–900°C (w normalnej pracy PWR). Przy awarii chłodzenia (LOCA) centrum pastylki szybko może przekroczyć 2 800°C (temperatura topnienia UO₂ ≈ 2 865°C).

Wpływ wypalenia na właściwości. Podczas irradiacji w UO₂ zachodzą istotne zmiany mikrostrukturalne:

  • Powstawanie bąbli gazowych (Xe, Kr) o rozmiarach 1–5 nm, które blokują transport ciepła → λ spada jeszcze bardziej przy wysokim burnup
  • "Rim effect" (efekt obrzeżny): przy burnup > 40 GWd/tU na zewnętrznej krawędzi pastylki tworzy się strefa o bardzo dużej porowatości (~15–25%) i bardzo małym rozmiarze ziarna (< 1 μm). Ta strefa absorbuje duże dawki promieniowania alfa od aktynowców akumulowanych na zewnętrznej warstwie
  • Pęcznienie (swelling): objętość pastylki rośnie o ok. 0,5–1,0% na 10 GWd/tU (głównie od gazów rozszczepialnych i stałych produktów rozszczepienia o większej objętości atomowej niż U)

Oddziaływanie pastylka-koszulka (PCI – Pellet-Cladding Interaction). Na początku życia kasety szczelina (gap) między pastylką a koszulką jest ok. 80–150 μm. Hel wypełnia tę szczelinę i przenosi ciepło. Z czasem paliwo pęcznieje, a koszulka pełznie promieniowo (pod ciśnieniem zewnętrznym chłodziwa) → szczelina zamyka się (gap closure). Gdy szczelina jest zamknięta, mechaniczne naprężenia między paliwe a koszulką mogą powodować uszkodzenia. Chemicznie: produkty rozszczepienia (I, Cs, Te) mogą atakować cyrkon przez naprężenia (IGSCC – Intergranular Stress Corrosion Cracking). Dlatego paliwa "barrier" mają wewnętrzną powłokę czystego Zr (liner) na koszulce, chroniącą przed PCI.

Rekrystalizacja i wzrost ziarna pod irradiację. W temperaturze centrum pastylki (> 800°C) ziarna UO₂ rosną pod ciągłą irradiację. Przy burnup 50 GWd/tU rozmiar ziarna w centrum może wzrosnąć do 30–40 μm (z wyjściowych 8–12 μm). Większe ziarna → więcej gazów rozszczepialnych retencjonowanych wewnątrz ziarna, ale gdy w końcu się uwalniają (podczas szybkiego wzrostu mocy), powodują "burst release" gazów.

Metalurgia cyrkonowych rur koszulkowych: od wlewka do koszulki

Produkcja koszulek cyrkonowych to jeden z najbardziej precyzyjnych procesów metalurgicznych w przemyśle.

Produkcja wlewka cyrkonowego. Cyrkon jest redukowany z ZrCl₄ magnezem (proces Kroll): ZrCl₄ + 2Mg → Zr + 2MgCl₂. Produkt ("szarańczowy gąbczasty cyrkon", zirconium sponge) jest topiony w piecach łukowych próżniowych (VAR – Vacuum Arc Remelting) z dodatkami stopowymi (Sn, Nb, Fe, Cr według specyfikacji stopu). Topienie próżniowe jest konieczne, bo cyrkon absorbuje wodór i azot w temperaturze >200°C.

Obróbka cieplno-plastyczna. Wlewek cyrkonowy jest odkuwany i walcowany na gorąco w kilku etapach (temperatury 800–1 000°C), naprzemiennie z wyżarzaniem i trawieniem. Zircaloy-4 jest walcowany do rur przez przeciąganie (Pilger rolling, proces Pilgerwerk) – rura jest przeciągana przez zestaw walców kształtowych z mandrynem wewnętrznym, co precyzyjnie kontroluje grubość ścianki i średnicę zewnętrzną.

Tolerancje wymiarowe koszulki. Dla koszulki PWR (zewnętrzna Ø ≈ 9,5 mm, grubość ścianki 0,57 mm):

  • Średnica zewnętrzna: ±0,03 mm
  • Grubość ścianki: ±0,02 mm (zmienność grubości <5%)
  • Prostoliniowość: < 1,5 mm na całej długości (ok. 3,7–4,2 m)
  • Chropowatość powierzchni Ra < 0,8 μm (zewnętrz.) i Ra < 1,6 μm (wewn.)

Eliminacja Hf. Cyrkon z rudy (cyrkonit ZrSiO₄ lub badeleit ZrO₂) zawiera 1–3% Hf. Rozdział Zr od Hf jest wykonywany przez ekstrakcję ciekło-ciekłą (solwenty TBP, MIBK) lub destylację frakcjonowaną chlorków. Cyrkon reaktorowy po rozdzieleniu: < 100 ppm Hf. Hafn reaktorowy (> 99,9% Hf) jest oddzielnie stosowany jako materiał prętów kontrolnych (wysoka absorpcja neutronów, σ_a ≈ 100 b).

Testy wytrzymałościowe koszulki. Przed dostawą do fabryki paliwa każda partia rur jest testowana:

  • Próba ciśnienia wewnętrznego (hydrostatic burst test): ciśnienie do pęknięcia > 200 MPa (minimalnie 3-krotność ciśnienia pracy)
  • Próba korozji w autoklawach (360°C, woda wysokociśnieniowa, 30–90 dni): pomiar przyrostu warstwy tlenku ZrO₂ (max. dopuszczalny po 30 dniach: < 30 mg/dm²)
  • Testy pełzania (creep tests) w temperaturze 350°C i ciśnieniu zewnętrznym

Łańcuch dostaw komponentów kasety: globalna produkcja

Kaseta paliwowa to produkt integrujący komponenty z całego świata.

Główni producenci koszulek cyrkonowych:

Producent Kraj Stopy Reaktory
Framatome (Saint-Marcel) Francja Zircaloy-4, M5 EPR, PWR
Westinghouse (Västerås) Szwecja Zircaloy-4, ZIRLO AP1000, PWR
TVEL (ТВЭЛ, Elektrostal) Rosja E110 VVER
Global Nuclear Fuel USA/Japonia GNF2 BWR
Mitsubishi Nuclear Fuel Japonia MDA, NSF PWR (japońskie)
KEPCO NF Korea Płd. HANA APR-1400

Producenci proszku UO₂:

Firma / Zakład Kraj Metoda Zdolność [tU/rok]
Orano (Romans-sur-Isère) Francja IDR ok. 1 400
Framatome (Lingen) Niemcy IDR/AUC ok. 650
Westinghouse (Springfield UK) Wielka Brytania AUC ok. 750
Westinghouse (Columbia, SC) USA ADU ok. 1 000
Global Nuclear Fuel (Wilmington) USA ADU ok. 1 200
TVEL (Elektrostal + Nowosibirsk) Rosja ADU ok. 2 000
CGNPC (China) Chiny ADU/AUC rosnąca

Spacery i kratownice. Kratownice spacerowe (grid spacers) są produkowane ze stopów Inconel 718 (dla kratownic dolnych i górnych, narażonych na wyższe naprężenia) lub Zircaloy-4/M5 (dla kratek środkowych – mniejsza absorpcja neutronów). Każda kratownica ma oczka dopasowane do zewnętrznej Ø pręta, z sprężynowymi "dimples" i "springs" trzymającymi pręt. Kratownice Inconel mają σ_a wyższy niż Zircaloy, ale są mocniejsze – kompromis obliczany osobno dla każdego projektu kasety.

Kontrola jakości i certyfikacja: QA paliwa jądrowego

Paliwo jądrowe jest jednym z najlepiej udokumentowanych produktów przemysłowych na świecie.

System IQ/OQ/PQ. Każdy nowy projekt paliwa lub nowa fabryka musi przejść przez trzyetapową kwalifikację:

  1. IQ (Installation Qualification): sprawdzenie, że urządzenia fabryczne są zainstalowane zgodnie ze specyfikacją (prasy, piece, mierniki). Dotyczy całej linii produkcyjnej.
  2. OQ (Operational Qualification): sprawdzenie, że urządzenia działają w zakładanym zakresie parametrów (temperatura pieca ±5°C, ciśnienie prasy ±0,5%, czas cyklu ±2%). Próby bez produktu docelowego.
  3. PQ (Performance Qualification): produkcja partii testowej i weryfikacja, że produkt spełnia specyfikację (wymiary pastylek, gęstość, mikrostruktura, szczelność koszulek).

LTA (Lead Test Assemblies). Przed pełnym wdrożeniem nowego paliwa do reactor, 1–4 "wiodące kasety testowe" trafiają do rdzenia na jeden pełny cykl (12–18 miesięcy). Po wyjęciu są badane szczegółowo (post-irradiation examination, PIE) w gorącej komorze. LTA zajmuje 5–8 lat od startu projektu do pełnego wdrożenia.

Dokumentacja każdej kasety. System traceability (identyfikowalności):

  • Numer seryjny kasety → lista numerów seryjnych wszystkich 264 prętów → numery partii pastylek → numery partii proszku UO₂ → numery partii UF6 wzbogaconego → numer partii UF6 surowego → numer partii U₃O₈ → kopalnia uranu
  • Każda partia pastylek ma certyfikat z: gęstością, wymiarami, wynikami analizy chemicznej (XRF, ICP-MS), wynikami mikrostrukturowymi (SEM)
  • Plik dokumentacji jednej kasety AP1000: ok. 2 000–5 000 stron

Normy i standardy branżowe. Paliwo jądrowe musi spełniać:

  • ASTM C776 (standard dla spiekanego UO₂ dla reaktorów LWR)
  • ASTM C696 (analiza chemiczna UO₂)
  • IAEA-TECDOC-1223 (porównanie metod kontroli jakości paliwa)
  • Wymagania regulatora krajowego (NRC w USA, ASN w Francji, UJD w Czechach, PAA w Polsce)
  • Wymagania kontraktu z operatorem reaktora (specyfikacja Westinghouse, EDF, CGN itp.)

Paliwo dla reaktorów VVER: porównanie ze standardem zachodnioeuropejskim

Rosyjskie reaktory VVER (Wodnyj Energieticzeskij Reaktor) mają kasety o innej geometrii niż zachodnie LWR.

Geometria kasety VVER-1000. Zamiast kwadratowej siatki 17×17, VVER-1000 stosuje heksagonalną siatkę kaset, a sama kaseta ma przekrój sześciokątny (hexagonal). Kaseta VVER-1000 ma:

  • 312 prętów paliwowych w układzie heksagonalnym
  • 18 rur prowadzących dla prętów kontrolnych
  • Brak kratek spacerowych – zamiast tego stosowane są zwijane druty dystansowe (helical wire wrap) lub kratownice w kształcie gwiazdy (star spacers)
  • Długość aktywna: 3 530 mm (nieco krótsza niż AP1000 z 3 658 mm)
  • Koszulki E110 (Zr-1%Nb, rosyjski analog M5)

Alternatywne paliwo dla VVER. Po 2022 roku sankcje na TVEL zmusiły operatorów VVER poza Rosją (Bułgaria, Finlandia, Czechy, Słowacja, Węgry, Ukraina) do dywersyfikacji. Westinghouse od 2012 roku dostarcza paliwo VVER-1000 do Ukrainy (Energoatom) w ramach projektu VVER-1000 Fuel Assembly (VVER FA-WR). Framatome opracowuje paliwo GAIA dla VVER-1000 (projekt ATF-Rusatom). Ogólnie: kasety dla VVER mogą być wyprodukowane przez zachodnie firmy, ale wymaga to kilkuletniego procesu licencjonowania i testów LTA.

Paliwo dla BWR (Boiling Water Reactor). BWR stosują inne kasety niż PWR. Charakterystyczne cechy: kaseta 10×10 lub 11×11 prętów w kanale paliwowym (fuel channel) z Zircaloy, który oddziela przepływ chłodziwa przez kasetę od bypasowego przepływu. Global Nuclear Fuel (GNF) jest wiodącym dostawcą paliwa BWR na świecie. Paliwo BWR pracuje z nieco niższym wzbogaceniem średnim (ok. 4,5% U-235) niż PWR (5,0%), ale konfiguracja rdzenia jest bardziej skomplikowana (krzyże kontrolne zamiast prętów).

Bezpieczeństwo radiologiczne w fabryce paliwa jądrowego

Fabryka paliwa jądrowego operuje materiałem slabo radioaktywnym (LEU, < 5% U-235), ale zagrożenia radiologiczne i chemiczne są realne.

UF6 jako zagrożenie chemiczne. UF6 jest silnie toksyczny i reaktywny chemicznie. W kontakcie z wilgocią: UF6 + 2H₂O → UO₂F₂ + 4HF. Fluorowodór (HF) jest żrący i trujący. Awaria zbiornika UF6:

  • Cylinder 48-tonowy (typ 30B) – standard transportu UF6 wzbogaconego
  • W temperaturze pokojowej UF6 jest ciałem stałym, ale po podgrzaniu do > 56°C sublimatuje bezpośrednio do gazu
  • Przy rozszczelnieniu: chmura UF6/HF, niebezpieczna dla dróg oddechowych i oczu (HF penetruje skórę i niszczy tkankę)
  • Wypadek w Sequoyah Fuels (USA, 1986): rozerwanie cylindra z UF6, śmierć 1 osoby, 70 osób trafiło do szpitala

Zagrożenia radiologiczne UO₂. Proszek UO₂ jest pylisty. Wdychanie pyłu UO₂ powoduje napromieniowanie wewnętrzne alfa od U-238 i U-234. Efektywna dawka dla pracownika fabryki przy wdychaniu 1 mg pyłu UO₂ (LEU) ≈ 0,05–0,3 mSv. Limit zawodowy: 50 mSv/rok. Dlatego fabryki paliwa mają wyciągi wentylacyjne, stacje monitoringu powietrza i procedury airlock.

Krytyczność. Przy wzbogaceniu > 1% U-235 masa krytyczna uranu spada poniżej bezpiecznych limitów. Fabryki paliwa (LEU 5%) mają surowe kontrole konfiguracji geometrycznej (NCS – Nuclear Criticality Safety):

  • Ograniczenia na masę U w pojemniku (nie więcej niż ok. 5 kg U-235 razem, w zależności od geometrii i obecności moderatora)
  • Zakaz używania wody jako chłodziwa w pobliżu proszku (H₂O jako moderator obniża masę krytyczną)
  • Procedury "double contingency" – muszą wystąpić 2 niezależne błędy naraz, by nastąpiła krytyczność

Wypadek w JCO Tokaimura (1999). Pracownicy zakładu przetwarzania paliwa w Japonii ręcznie wlali nadmierną ilość UO₂(NO₃)₂ do naczynia precypitacyjnego (objętość ok. 16 litrów, zamiast max. dopuszczalnych 2,4 litra). Nastąpiła krytyczność z promieniowaniem neutronowym przez 20 godzin. 2 pracowników bezpośrednio narażonych zmarło z choroby popromiennej; 667 osób otrzymało dawkę > 1 mSv. To jedyny znany wypadek krytyczności w fabrykacji paliwa poza wojskowymi obiektami.

Cylindry do przechowywania i transportu zubożonego uranu. Źródło: Wikimedia Commons, File:Corroded_DUF6_cylinder.jpg.
Cylindry do przechowywania i transportu zubożonego uranu. Źródło: Wikimedia Commons, File:Corroded_DUF6_cylinder.jpg.

Historia i ewolucja technologii fabrykacji paliwa jądrowego

Lata 40.–50.: pierwsze metody. Pierwsze paliwo do reaktorów było metaliczne – metaliczny uran (rdzenie CP-1, Fermi 1942) lub metaliczny uran w koszulkach Al lub Mg (reaktory plutonowe Hanford). Paliwa ceramiczne UO₂ pojawiły się w programach wojskowych (napęd okrętów podwodnych, USS Nautilus 1955). Pierwsza komercyjna fabryka paliwa LWR: Westinghouse Columbia (Południowa Karolina, USA, 1969).

Lata 60.–70.: standaryzacja technologii ADU. Metoda ADU (ammonium diuranate) stała się standardem w USA. Naraz budowano liczne fabryki: General Electric (Wilmington, NC), Exxon Nuclear, Combustion Engineering.

Lata 80.–90.: przejście na AUC i IDR. Lepsza jakość proszku metodą AUC i IDR (mniej fluoru, lepsze prasowanie) → stopniowe zastępowanie ADU w Europie. Framatome i British Nuclear Fuels Ltd przeszły na IDR w Romans i Springfieldzie odpowiednio.

Lata 2000.–10.: paliwa high burnup. Wzrost dopuszczalnego stopnia wypalenia z 33 GWd/tU (lata 70.) do 60–70 GWd/tU (lata 2010.) wymagał ulepszenia mikrostruktury paliwa: chromia-doped UO₂ (Framatome, EDF), nowych stopów cyrkonowych (M5, ZIRLO, E110 2. generacji) i nowych konfiguracji pastylek (high pellet density, dish volume).

2011-2020: Fukushima i ATF. Katastrofa w Fukushimie Daiichi (2011) zrewidowała wymagania bezpieczeństwa dla koszulek. USNRC i inne organy zaczęły finansować programy ATF (Accident Tolerant Fuel). Do 2020 roku Framatome (ChromaticTM), Westinghouse (EnCore ATF) i GNF (IronClad) prowadziły testy reaktorowe pierwszych ATF.

2020+: HALEU dla SMR. Nowa generacja małych reaktorów modułowych (SMR) – NuScale, X-energy (Xe-100), Kairos Power (KP-FHR) – wymaga paliwa HALEU (10–20% wzbogacenia) lub TRISO. To nowa klasa fabrykacji, wymagająca nowych zakładów i standardów bezpieczeństwa jądrowego. Centrus Energy i Urenco (USA) budują zdolności produkcji HALEU.

Ekonomika fabrykacji paliwa jądrowego

Koszty fabrykacji. Koszt fabrykacji paliwa UO₂ dla LWR wynosi ok. 200–300 USD/kgU (tona U, dostarczona do elektrowni). Dla kasety AP1000 (ok. 460 kgU): ok. 92 000–138 000 USD za kasetę. Rdzeń AP1000 (157 kaset): łączna wartość paliwa ok. 15–22 mln USD za jednorazowe załadowanie rdzenia. Dla porównania:

  • Koncentrat U₃O₈: ok. 100 USD/kgU (przy cenie spot 120 USD/funt U₃O₈)
  • Konwersja do UF6: ok. 15 USD/kgU
  • Wzbogacanie: ok. 110 USD/SWU × 4–5 SWU/kgU = ok. 440–550 USD/kgU
  • Fabrykacja: ok. 200–250 USD/kgU
  • Łącznie front-end: ok. 870–1 000 USD/kgU

Przerób vs. paliwo świeże. Koszt fabrykacji paliwa MOX (z plutonu z przerobu) wynosi ok. 1 500–2 000 USD/kgHM – znacznie więcej niż LEU UO₂. Wynika to z konieczności budowania specjalnie ekranowanych linii produkcyjnych. To jeden z kluczowych argumentów ekonomicznych przeciwko zamkniętemu cyklowi paliwowemu w warunkach niskich cen uranu.

Dostępność zdolności fabrykacji a ryzyko przerw. Na świecie jest ok. 12–15 komercyjnych fabryk paliwa LWR. Ich łączna zdolność to ok. 14 000–15 000 tHM/rok (ton metali ciężkich). Zapotrzebowanie globalne: ok. 11 000–12 000 tHM/rok. Margines bezpieczeństwa wynosi zaledwie 20–25%. W 2022 roku, po inwazji Rosji na Ukrainę, Rosja (TVEL) dostarczała ok. 16–17% światowego paliwa LWR. Sankcje lub wstrzymanie dostaw przez TVEL byłoby poważnym problemem logistycznym dla licznych reaktorów poza USA i Francją.

Fabrykacja paliwa a Polska: kontekst przyszłego programu jądrowego

Polska nie ma żadnego zakładu fabrykacji paliwa jądrowego, ani nie planuje go budować. Dostarczane przez EDF (dla AP1000 albo EPR wybranego ewentualnie na polskie elektrownie) lub Westinghouse (PSAA, zamówione przez PGE EJ1/ZEW), paliwo byłoby produkowane w istniejących fabrykach europejskich lub amerykańskich.

Konsekwencje dla logistyki. Paliwo dla pierwszego polskiego reaktora (planowane uruchomienie ok. 2033–2036) musiałoby trafić z zagranicy. Kasety paliwowe są transportowane w specjalnych pojemnikach transportowych (typ B(U), IAEA SSR-6). Transport lądowy od fabryki do elektrowni jest możliwy drogą kolejową lub w konwojach drogowych. Nie ma ograniczeń dla Polski wynikających z geografii czy infrastruktury – kasety paliwowe (ok. 700 kg/kaseta) mieści się w standardowych pojemnikach transportowych.

Dywersyfikacja dostaw. Ważną lekcją z 2022 roku jest konieczność posiadania więcej niż jednego dostawcy. Polska powinna wymagać od operatora (PGE EJ1) zaplanowania zapasów co najmniej 3-letnich, by zapewnić elastyczność w razie przerw w łańcuchu dostaw. Standardowa praktyka w Europie po 2022 roku.

Potencjalne zdolności lokalne. W dłuższym horyzoncie czasowym (2040–2050) Polska mogłaby rozważyć:

  • Zakład konwersji: przekształcenie yellowcake z ew. polskich złóż (Rajsk) do UO₂; technicznie wykonalne
  • Zakład fabrykacji pastylek: relokacja linii produkcyjnej od zachodniego partnera; wymaga 3–5 lat budowy i licencjonowania
  • Raczej nierealistyczne ze względu na koszty (150–300 mln EUR za zakład) i brak zachodnich partnerów chętnych do transferu tej technologii

Zaawansowane technologie fabrykacji: perspektywy do 2040 roku

Druk 3D w ceramice jądrowej. Additive manufacturing (druk 3D) z ceramiki UO₂ jest badany jako alternatywa dla konwencjonalnego prasowania i spiekania. ORNL (Oak Ridge National Laboratory, USA) prowadzi badania nad drukowaniem pastylek UO₂ przez Direct Ink Writing (DIW) i Binder Jetting. Korzyści potencjalne: dowolna geometria (paliwa z kanałami dla chłodzenia, paliwa annular), mniejsze straty materiału. Wyzwania: prędkość produkcji, certyfikacja jakości, regulamin. Horyzont komercjalizacji: nie wcześniej niż 2035.

Paliwa monolityczne z U-10Zr. Nowy projekt reaktorów fast spectrum (FASTER, VTR w USA) wymaga paliwa metalicznego – monolityczne pałeczki ze stopu uranu i cyrkonu (U-10Zr lub U-Pu-10Zr). Technologia "injection casting" – stop jest odlewany pod ciśnieniem do form. To odmienne od ceramicznej fabrykacji UO₂. Na etapie badań w INL (Idaho National Laboratory).

Paliwa UN (azotek uranu). Azotek uranu (UN) ma 1,5× wyższy zawartość uranu na cm³ niż UO₂, niższy gaz rozszczepialny i lepszą przewodność cieplną. BWXT Advanced Technologies testuje pastylki UN dla programów militarnych (mikrorreaktory KRUSTY, eVinci). Wyzwanie: UN reaguje z wodą → wymaga szczelnych koszulek (WC-Co, FeCrAl lub SiC).

Paliwa hybrydowe UO₂+U₃Si₂. Silicek uranu (U₃Si₂) ma 2,2× wyższy zawartość metalu ciężkiego niż UO₂ i lepszą przewodność cieplną (ok. 15 W/(m·K) vs. 3–5 W/(m·K) dla UO₂ w temperaturze pracy). Program ATF w USA (USNRC ATF Roadmap) zakłada testowanie U₃Si₂ w LWR. Westinghouse i Global Nuclear Fuel testowały peletki U₃Si₂ w EBR-II (historycznie) i w nowych programach badawczych w USA i Japonii.

Regulacje środowiskowe zakładów fabrykacji paliwa

Fabrykacja paliwa jądrowego wiąże się z emisjami do środowiska, choć w małej skali w porównaniu z innymi gałęziami przemysłu ciężkiego.

Emisje HF. W metodach ADU, AUC i IDR produkowany jest fluorowodór HF jako produkt uboczny. Zakłady mają mokre skrubery alkaliczne (NaOH, Ca(OH)₂), które absorbują HF i neutralizują go do bezpiecznego CaF₂ (fluorytu) lub NaF. Emisja HF do atmosfery: < 1 kg HF na tonę przetworzonego UF6 (dla nowoczesnych zakładów).

Odpady niskoaktywne. Filtry wentylacyjne, odzież ochronna i narzędzia skażone proszkiem UO₂ są odpadami nisko- lub średnioaktywnymi (LLW/ILW). Unieszkodliwiane są przez spalarnie odpadów jądrowych lub przechowywane w zapieczętowanych pojemnikach. Zakłady paliwa są regularnie dekontaminowane i monitorowane.

Monitoring wód gruntowych. Teren fabryk jest objęty regularnym monitoringiem wód gruntowych pod kątem uranu (EPA MCL = 30 μg/L). Historyczne incydenty: zakład Nuclear Fuel Services (Erwin, TN, USA) miał wycieki UF6 do rzeki Nolichucky w latach 80.; zakład Westinghouse Columbia (SC) miał niewielkie wycieki do wód gruntowych i przeprowadził remediację terenu.

Dekontaminacja i likwidacja. Po zakończeniu eksploatacji fabryki paliwa (typowo po 40–60 latach) wymagana jest pełna dekontaminacja i likwidacja. Koszt likwidacji zakładu fabrykacji UO₂: szacunkowo 50–150 mln EUR. Zakłady takie jak Nuclear Fuel Services (Erwin) czy stary zakład Westinghouse (Hematite, Missouri) przeszły kosztowne procesy dekommissjonowania trwające 10–20 lat.

Powiązane materiały

Ćwiczenia praktyczne

Bez użycia materiałów promieniotwórczych przygotuj model kasety jako układ proszek -> pastylka -> pręt -> kaseta. Dla każdej skali zapisz, które własności są krytyczne: czystość chemiczna, jednorodność proszku, gęstość pastylki, wymiary, przewodzenie ciepła, szczelność koszulki, geometria kasety.

Jako ćwiczenie liczbowe załóż syntetycznie, że jeden pręt zawiera 300 pastylek, a jedna kaseta 264 pręty. Policz liczbę pastylek w kasecie i opisz, dlaczego nawet mały błąd wymiarowy pojedynczej pastylki nie może być traktowany jako detal warsztatowy.

Przejdź do ćwiczenia interaktywnego
